Добавлено: Aleksej2000 » 10 июл 2018, 21:50

Тема: Прочистка водоотводной магистрали- мой опыт (+фото-видео отчет)

Текст сообщения:

немного фото

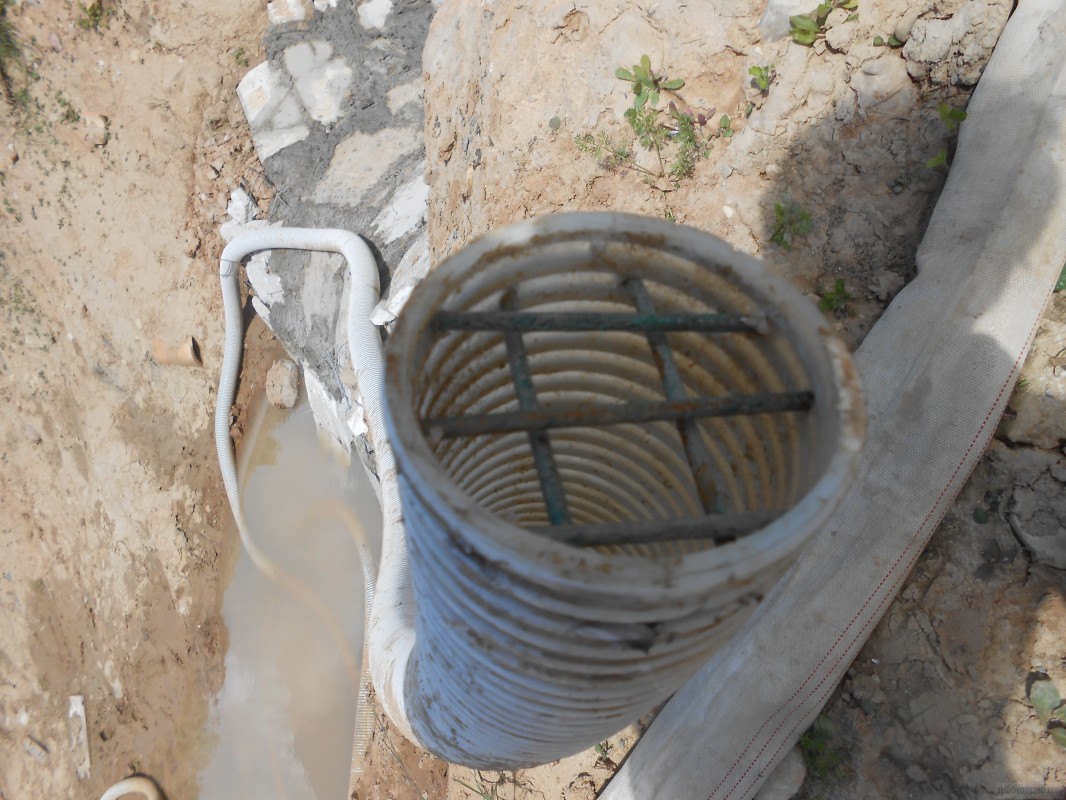

Как сделал решетку на заборный шланг, когда выкачивал из магистрали мусор.
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо.

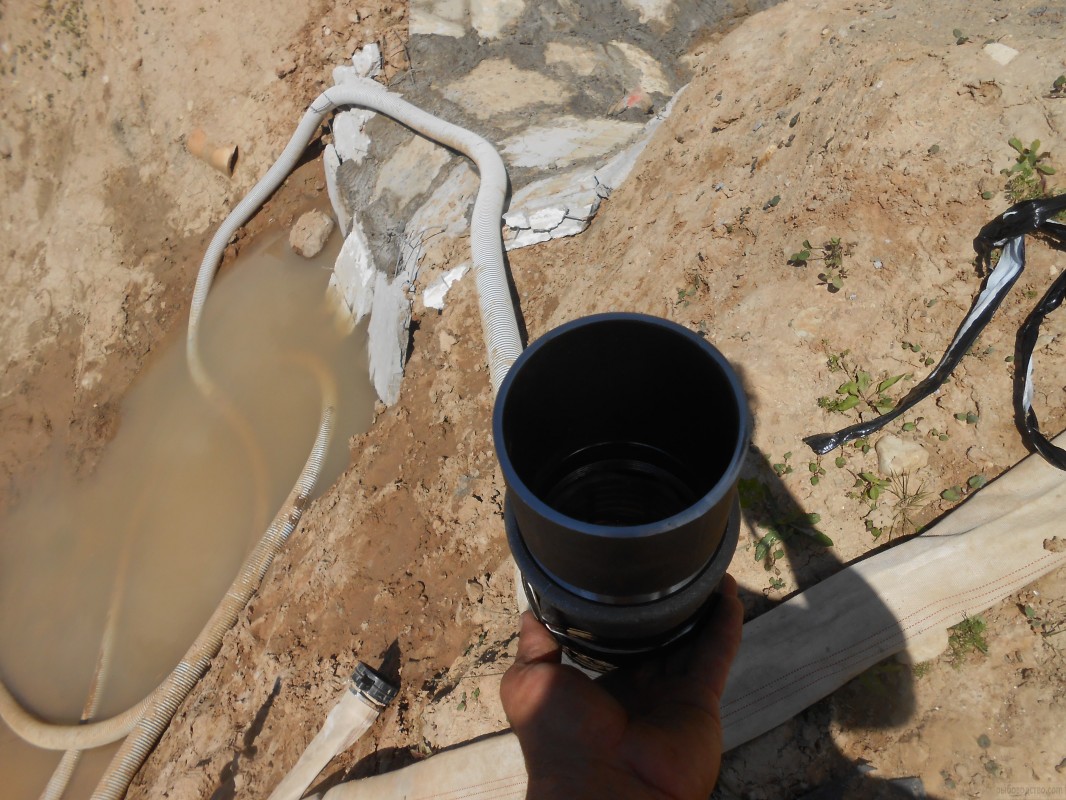

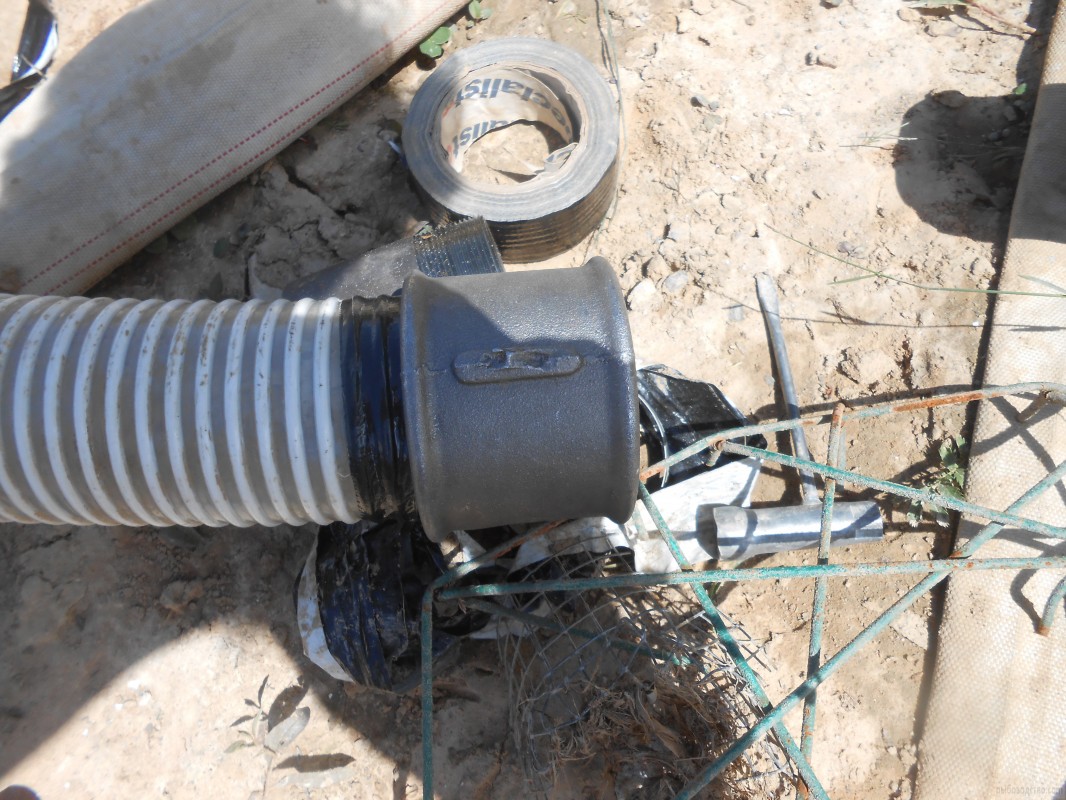

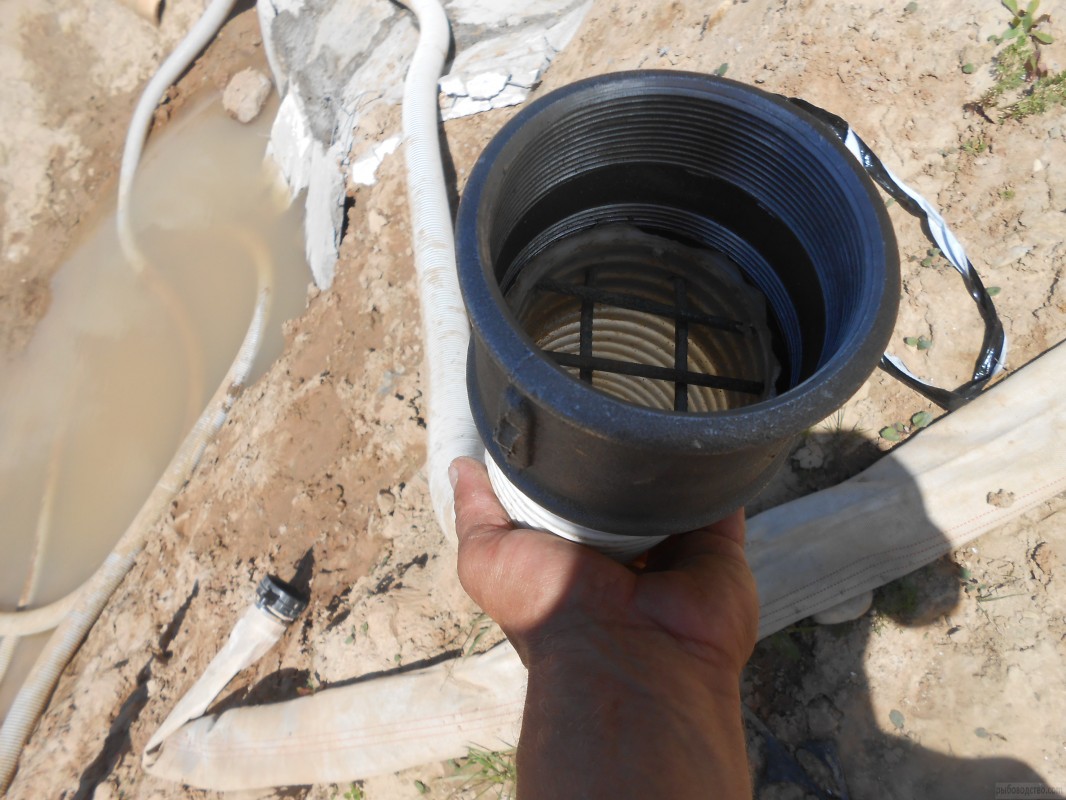

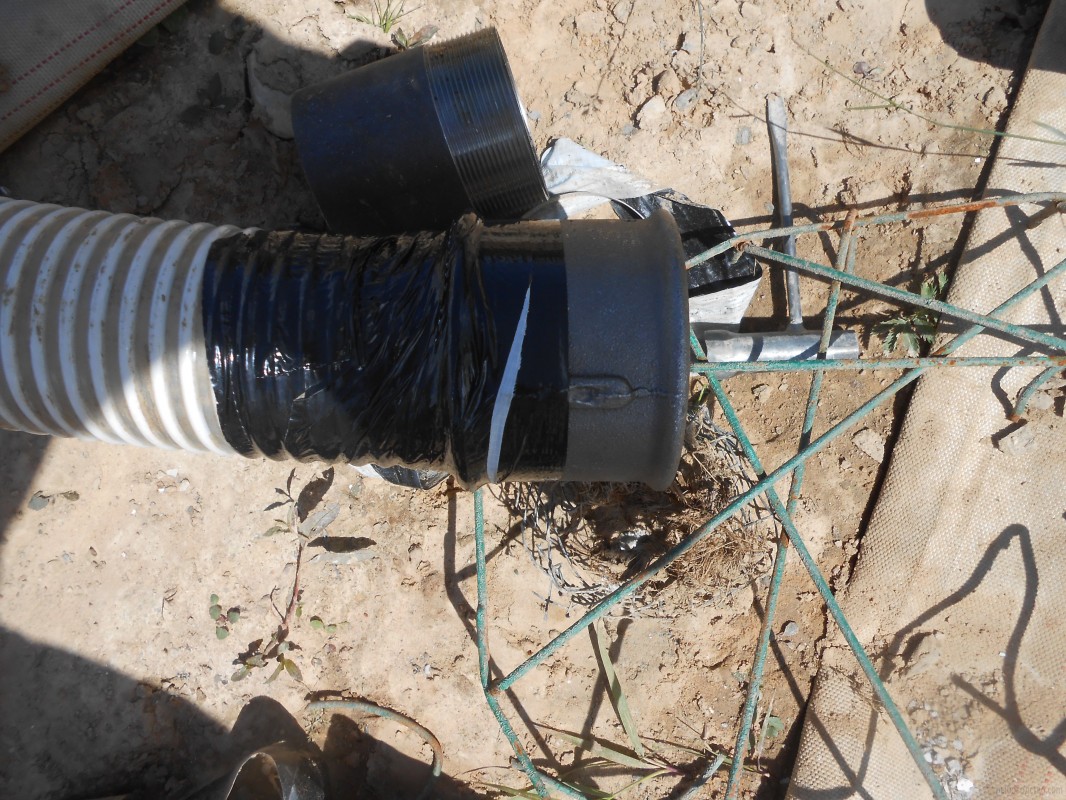

потом водостойким скотчем зафиксировал. на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем.
На другой конец возле помпы закрепил кран на 3 дюйма. Тут все понятно по фото. Чтобы его поставить, пришлось с помпы снимать детали, их вкручивать в кран и потом уже к помпе. Иначе такую змею в 75 мм не пошевелить, очень жесткий и тяжелый.

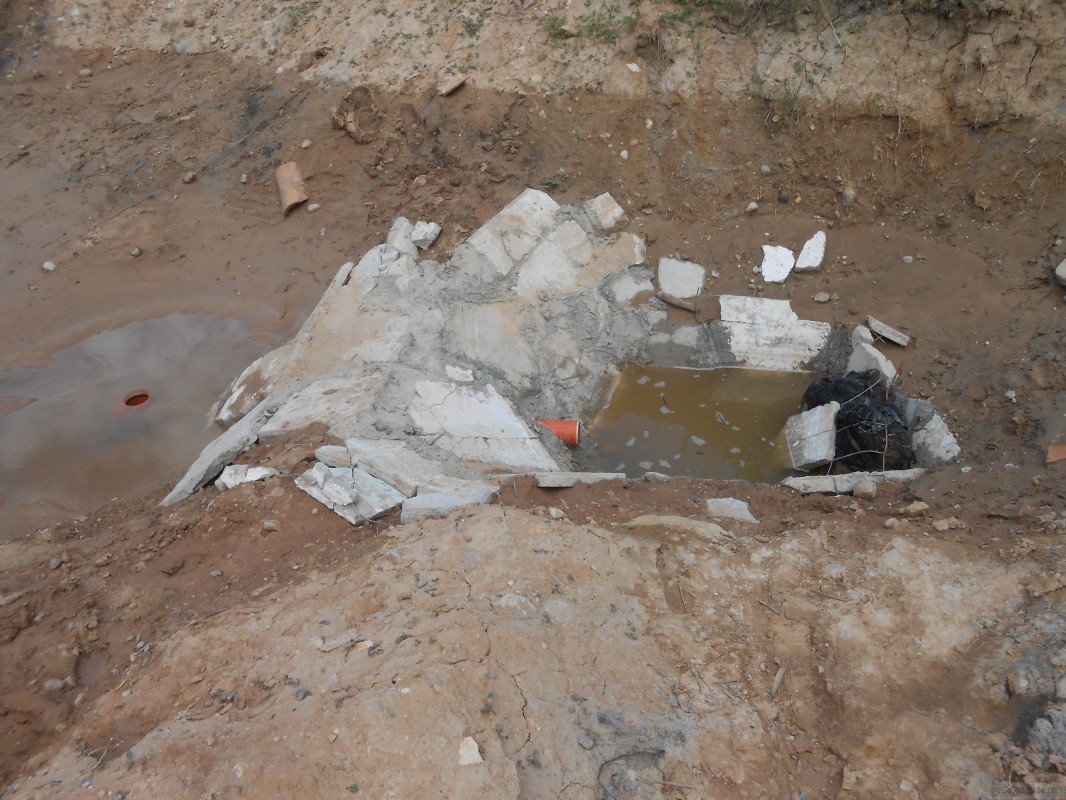

последние фото- приямок.
Если что-то не понятно, спрашивайте.
Вложения

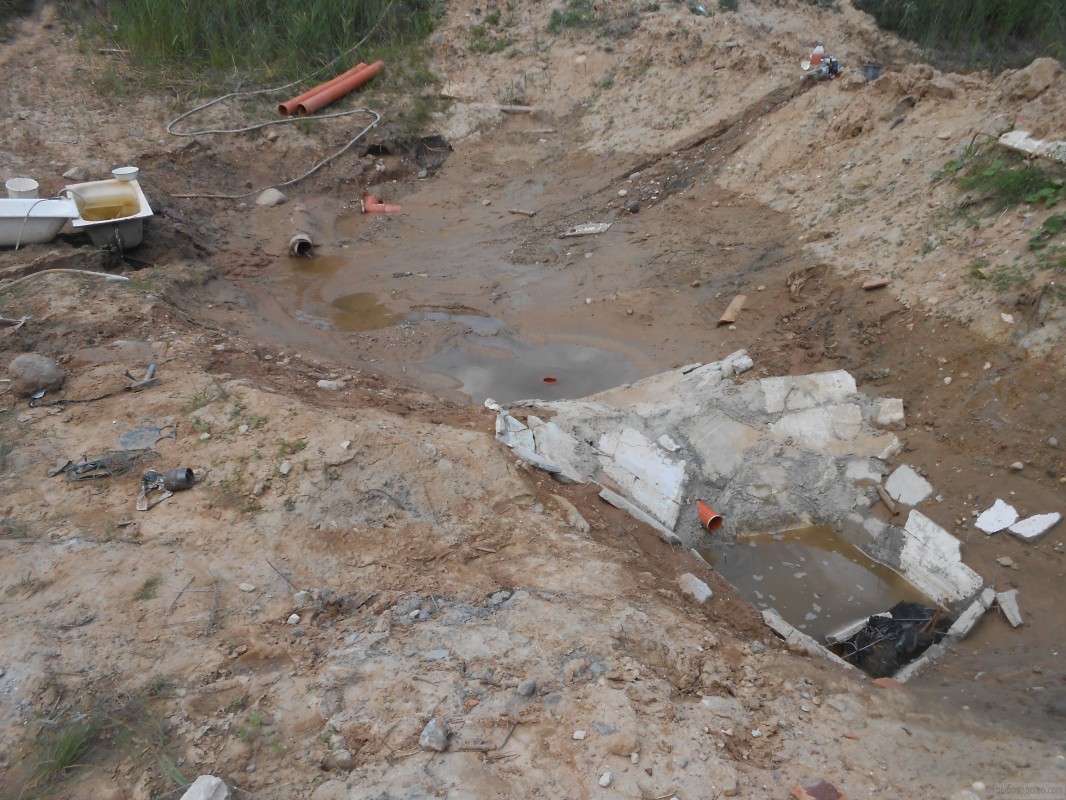

Общий вид приямка, где работал - DSCN0388.JPG
Общий вид приямка, где работал
Общий вид приямка, где работал - DSCN0387.JPG
Общий вид приямка, где работал
А тут, наоборот, жесткий шанг загнан в магистраль и вода с него на подачу в магистраль, для создания сокорсти потока - DSCN0382.JPG
А тут, наоборот, жесткий шанг загнан в магистраль и вода с него на подачу в магистраль, для создания сокорсти потока
Помпа с жестким шлангом на забор из магистральной трубы, крупным планом - DSCN0380.JPG
Помпа с жестким шлангом на забор из магистральной
трубы, крупным планом
Помпа с жестким шлангом на забор из магистральной трубы - DSCN0379.JPG
Помпа с жестким шлангом на забор из магистральной
трубы
Струя со сбросного шланга - DSCN0378.JPG
Струя со сбросного шланга

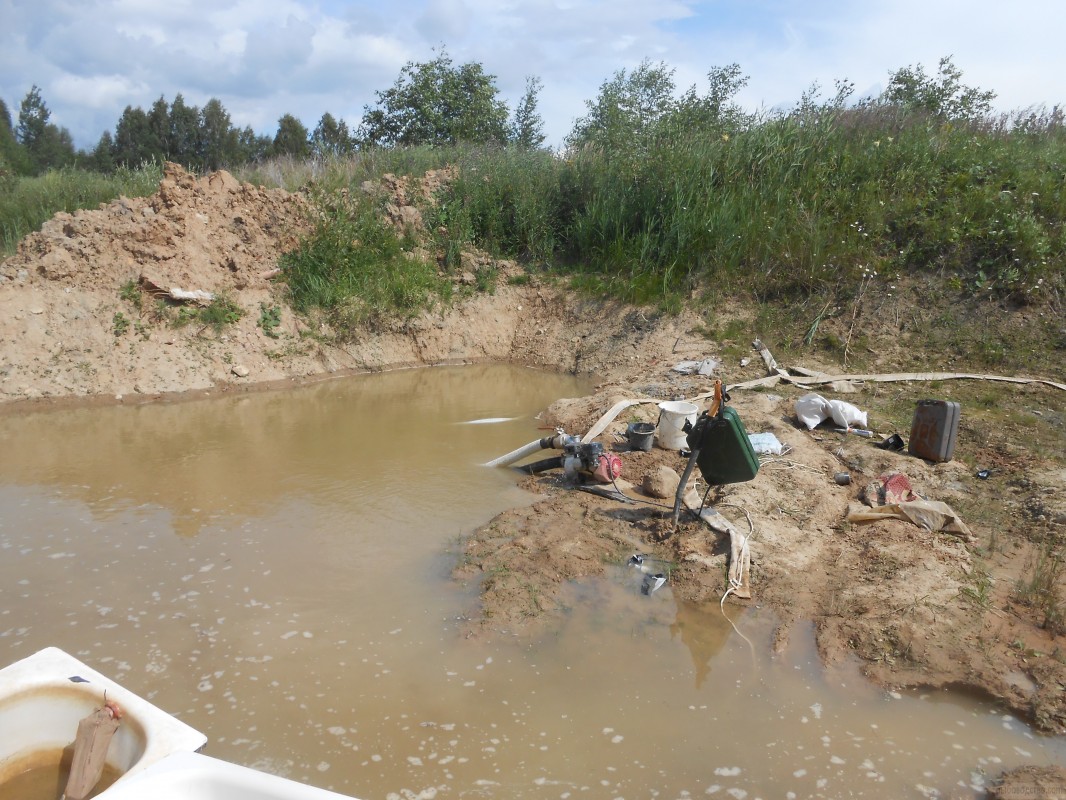

Общий вид рабочего места - DSCN0377.JPG
Общий вид рабочего места

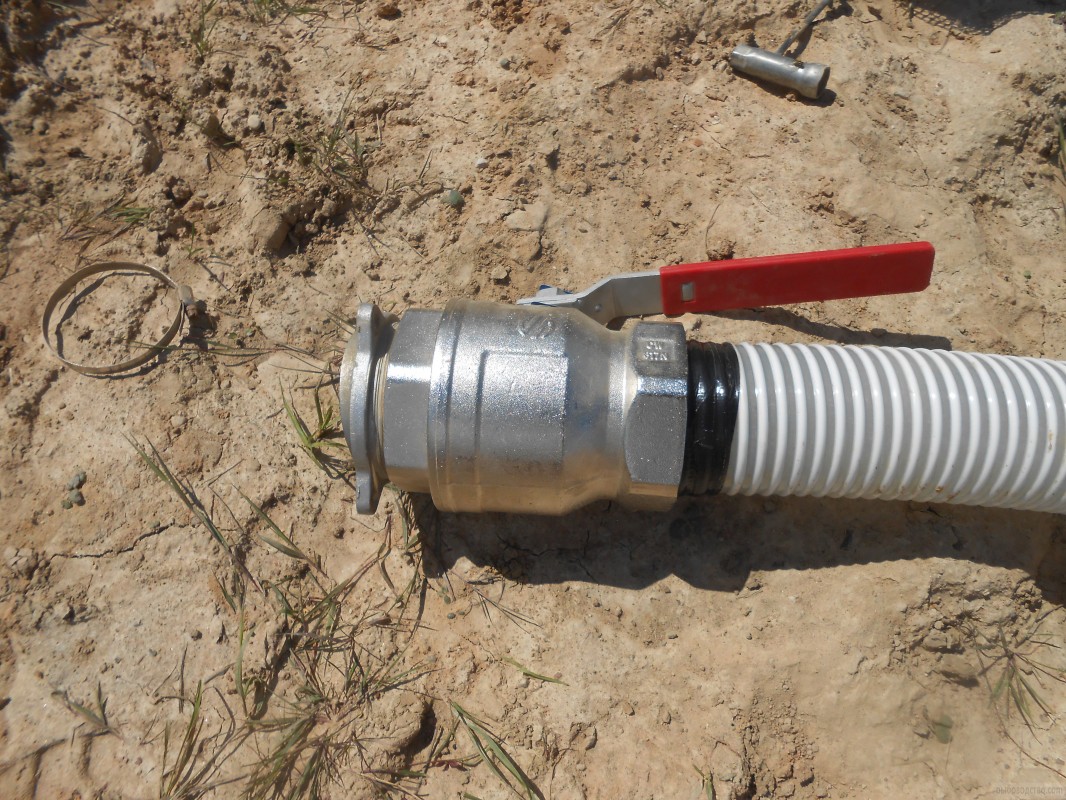

На другой конец возле помпы закрепил кран на 3 дюйма. Тут все понятно по фото. Чтобы его поставить, пришлось с помпы снимать детали, их вкручивать в кран и потом уже к помпе. Иначе такую змею в 75 мм не пошевелить, очень жесткий и тяжелый. - DSCN0376.JPG
На другой конец возле помпы закрепил кран на 3 дюйма. Тут все понятно по фото. Чтобы его поставить, пришлось с помпы снимать детали, их вкручивать в кран и потом уже к помпе. Иначе такую змею в 75 мм не пошевелить, очень жесткий и тяжелый.
На другой конец возле помпы закрепил кран на 3 дюйма. Тут все понятно по фото. Чтобы его поставить, пришлось с помпы снимать детали, их вкручивать в кран и потом уже к помпе. Иначе такую змею в 75 мм не пошевелить, очень жесткий и тяжелый. - DSCN0375.JPG
На другой конец возле помпы закрепил кран на 3 дюйма. Тут все понятно по фото. Чтобы его поставить, пришлось с помпы снимать детали, их вкручивать в кран и потом уже к помпе. Иначе такую змею в 75 мм не пошевелить, очень жесткий и тяжелый.

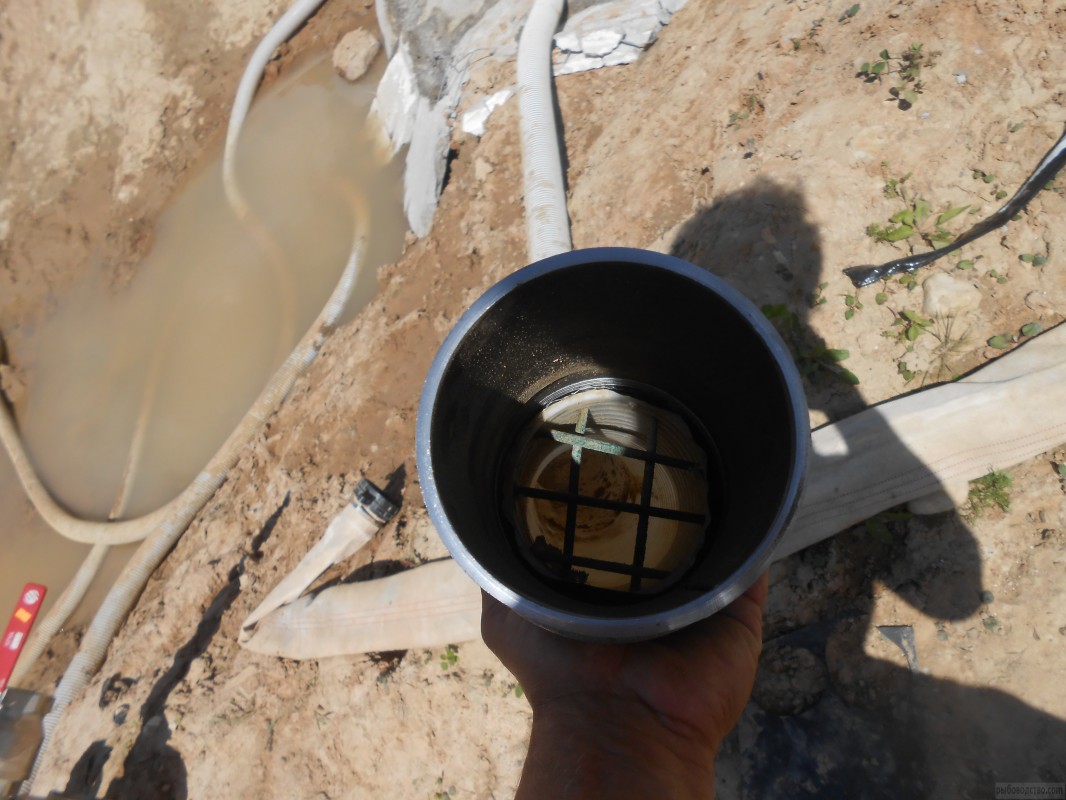

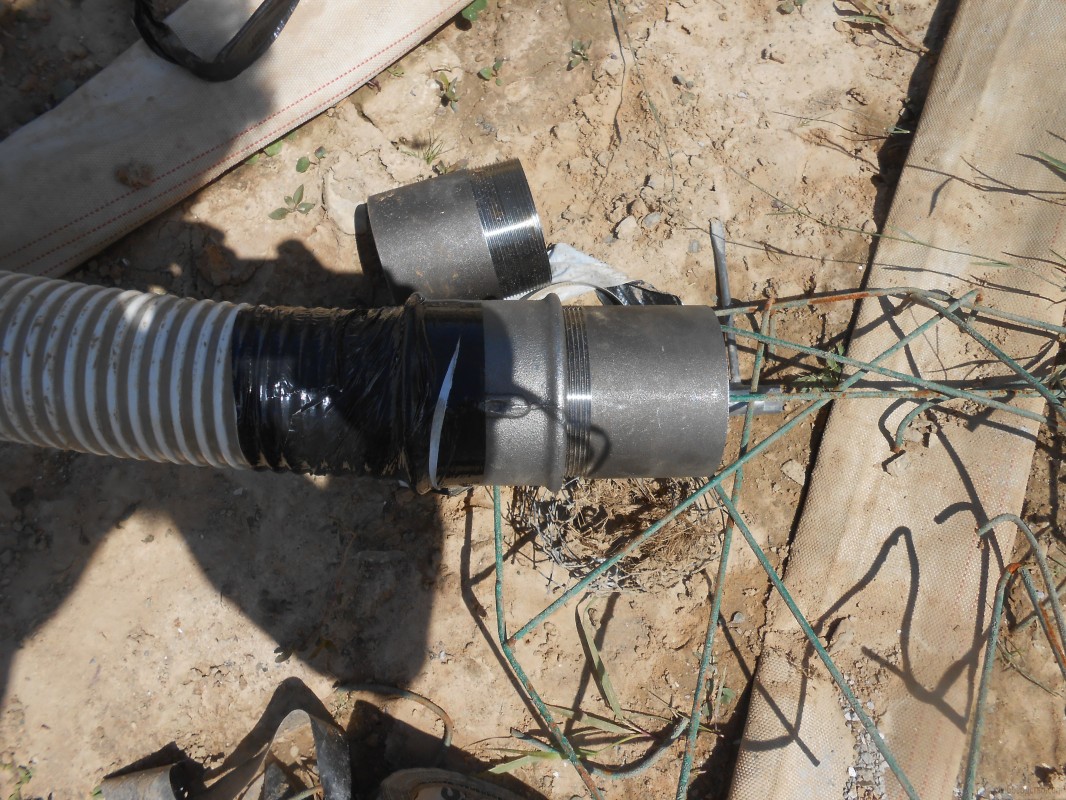

на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем. - DSCN0374.JPG
на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем.
на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем. - DSCN0373.JPG
на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем.
на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем. - DSCN0372.JPG
на него накрутил обгонную муфту на 3 дюйма. и в него приварную резьбу. Получился приемный стакан. его на сякий еще закрепил водостойким скотчем.

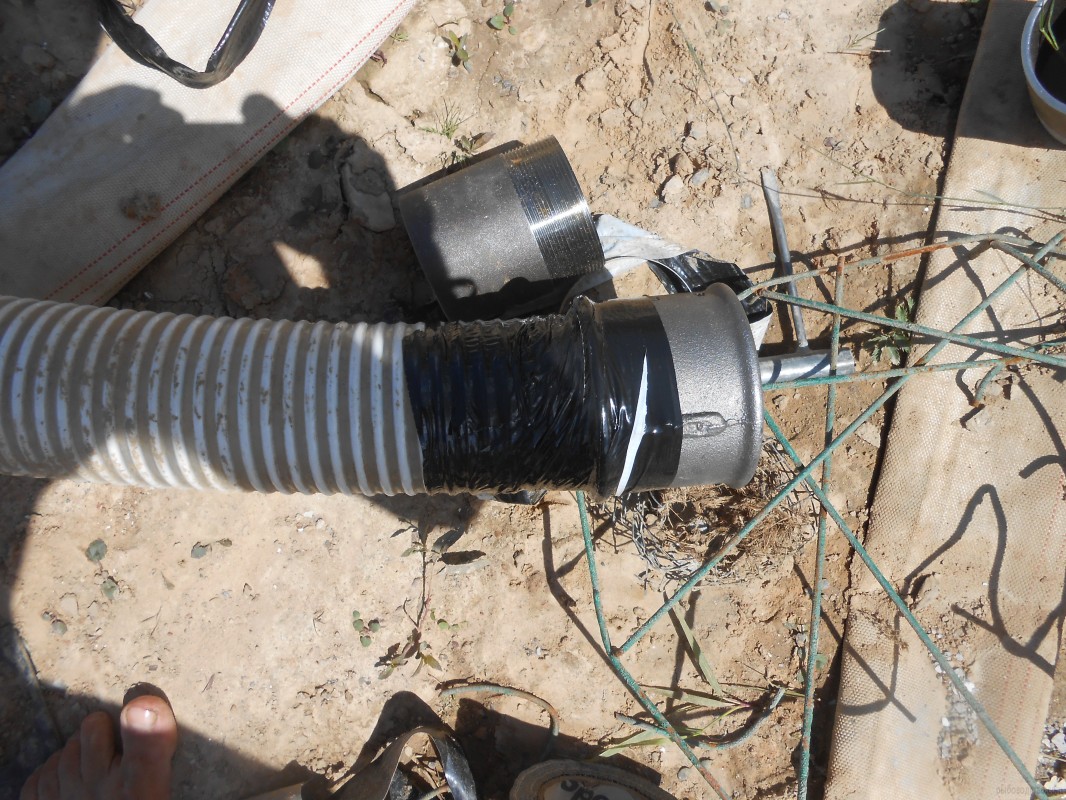

на него накрутил обгонную муфту на 3 дюйма. - DSCN0370.JPG
на него накрутил обгонную муфту на 3 дюйма.
на него накрутил обгонную муфту на 3 дюйма. - DSCN0369.JPG
на него накрутил обгонную муфту на 3 дюйма.
на него накрутил обгонную муфту на 3 дюйма. - DSCN0368.JPG
на него накрутил обгонную муфту на 3 дюйма.
на него накрутил обгонную муфту на 3 дюйма. - DSCN0367.JPG
на него накрутил обгонную муфту на 3 дюйма.

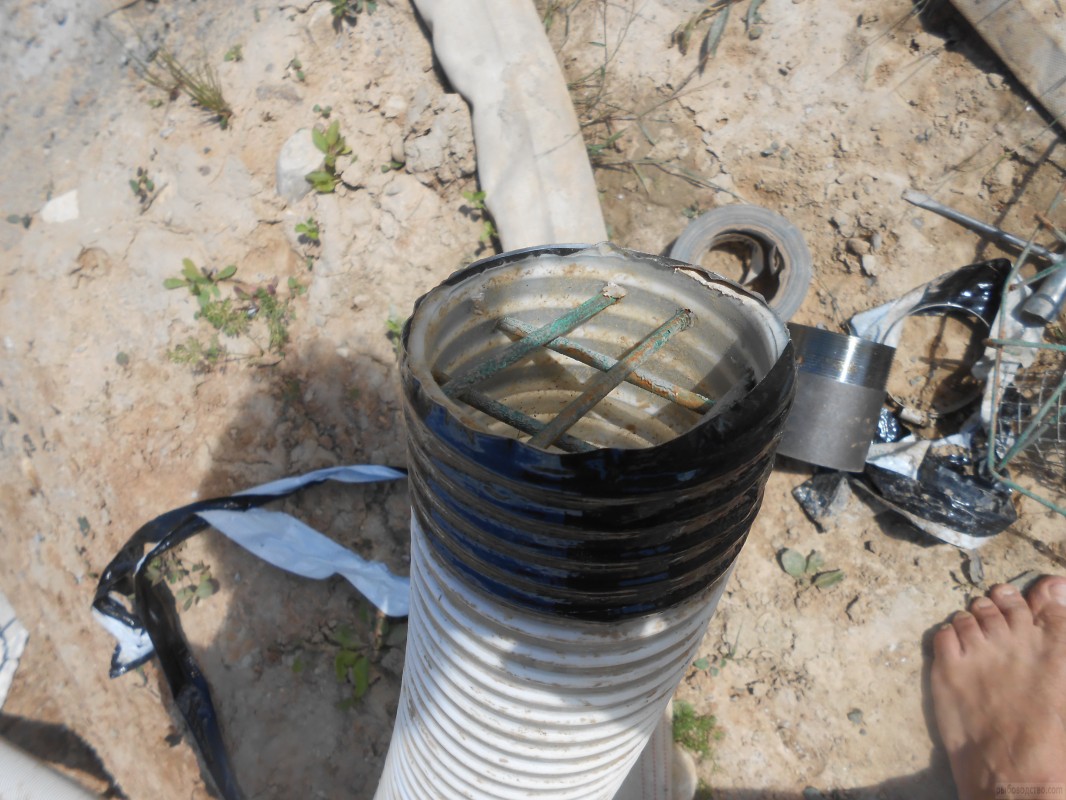

В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо. потом водостойким скотчем зафиксировал. - DSCN0366.JPG
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо.
потом водостойким скотчем зафиксировал.

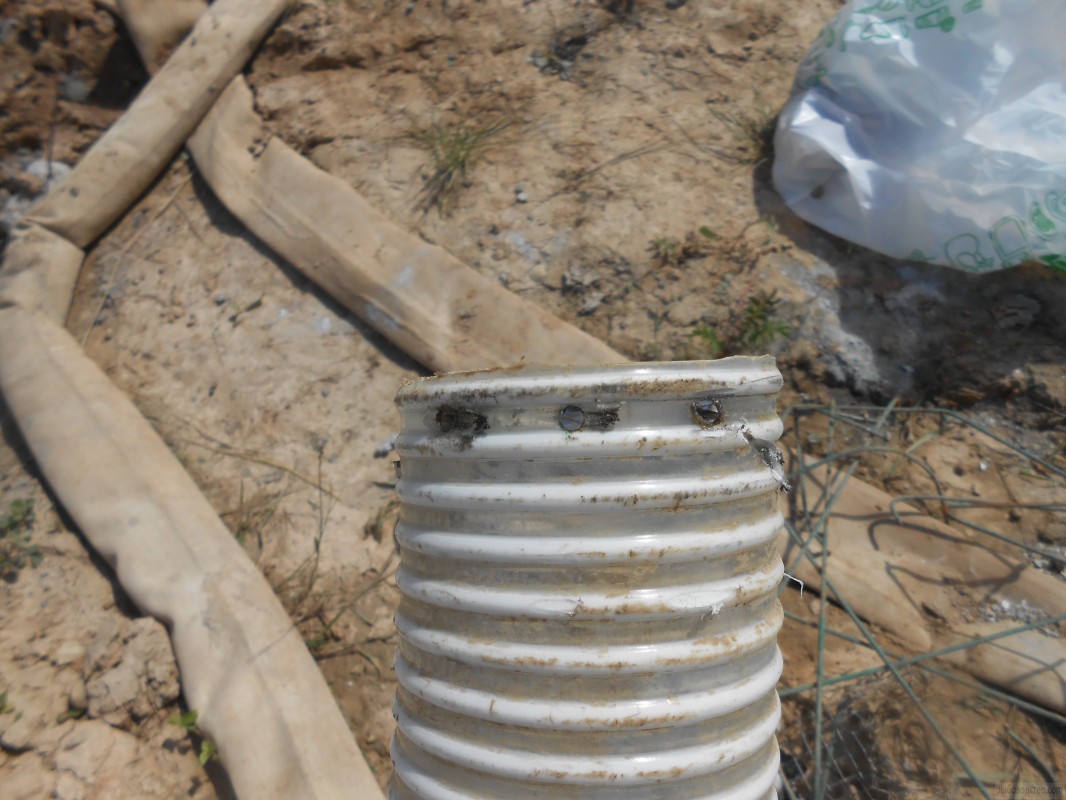

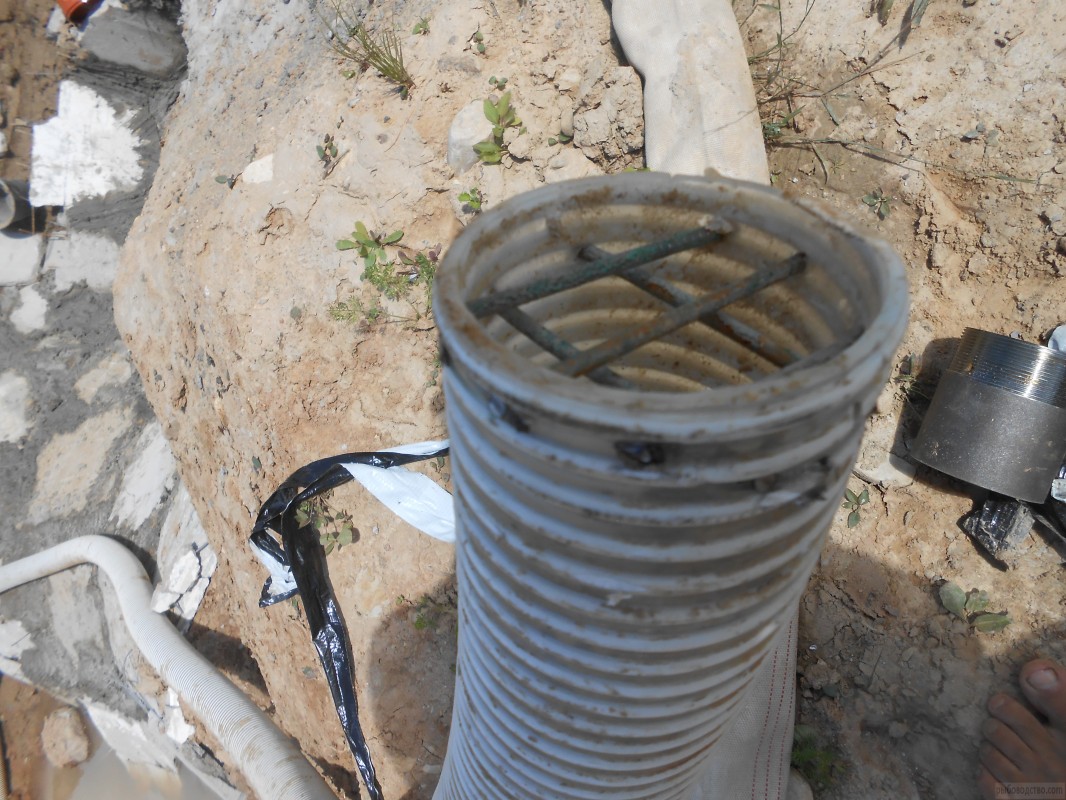

В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо. - DSCN0365.JPG
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо.
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо. - DSCN0364.JPG
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо.
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо. - DSCN0363.JPG
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо.
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо. - DSCN0362.JPG
В шланге просверлил отверстия, и туда вставил 4 мм арматуру и ее обрезал заподлицо.
