Изготовление и установка шахт водоспусков типа "Монах"- мой отчет (+фото и видео)

[РусланXP]

Тиной зарастёт и нет зазора. Вот я установил трубу "канальную" типа к ней не чего не должно приставать, но в конце года смотрю мм 5 каких то обрастаний закрепилось на стенках где вода бежала.

[Aleksej2000]

Источник цитаты Тиной зарастёт и нет зазора. Вот я установил трубу "канальную" типа к ней не чего не должно приставать, но в конце года смотрю мм 5 каких то обрастаний закрепилось на стенках где вода бежала.

Не зарастет.
Во-первых, прудики сезонные, то сухие, то мокрые. Шандоры обсыхают.
Во-вторых, эти бактерицидные обрастания слетают от легкого прикосновения.
В третьих, самотеком 15 литров\сек. У меня такой воды не было и не будет никогда.Даже если на пару литров уменьшится пропускная, не критично.
Я Вообще не представляю, у кого из тут присутствующих на данный момент есть проточность сильнее 15 литров\секунду. Я про зимовалы, нерестоики, маточники, а не про русловые пруды. Там другой подход должен быть.

[Aleksej2000]

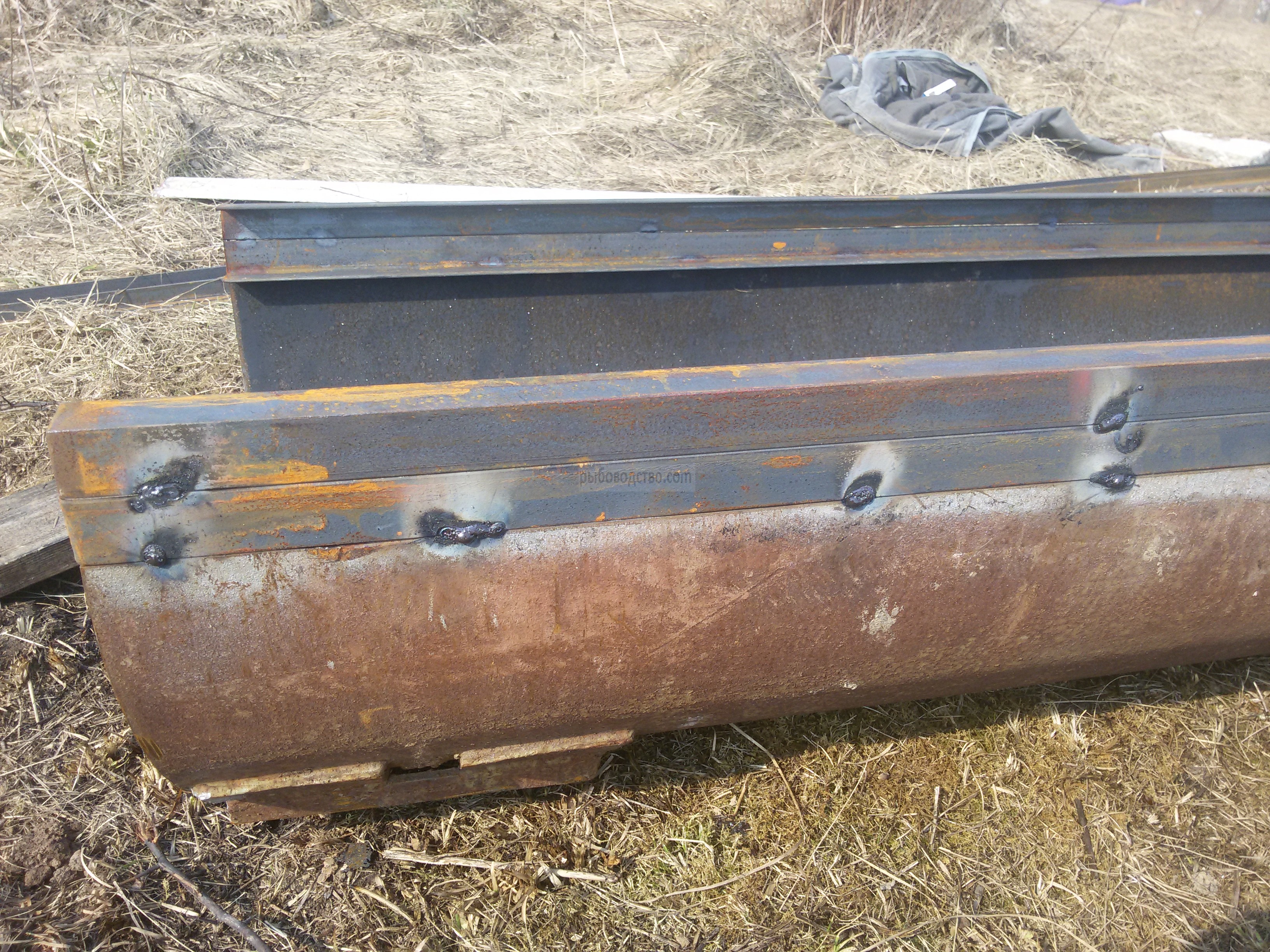

Итак, сегодня варили направляющие для второй шахты.
С учетом ошибок, сделанных на первой шахте, и плюс совет Саши, решил в этот раз по другому делать сборку.

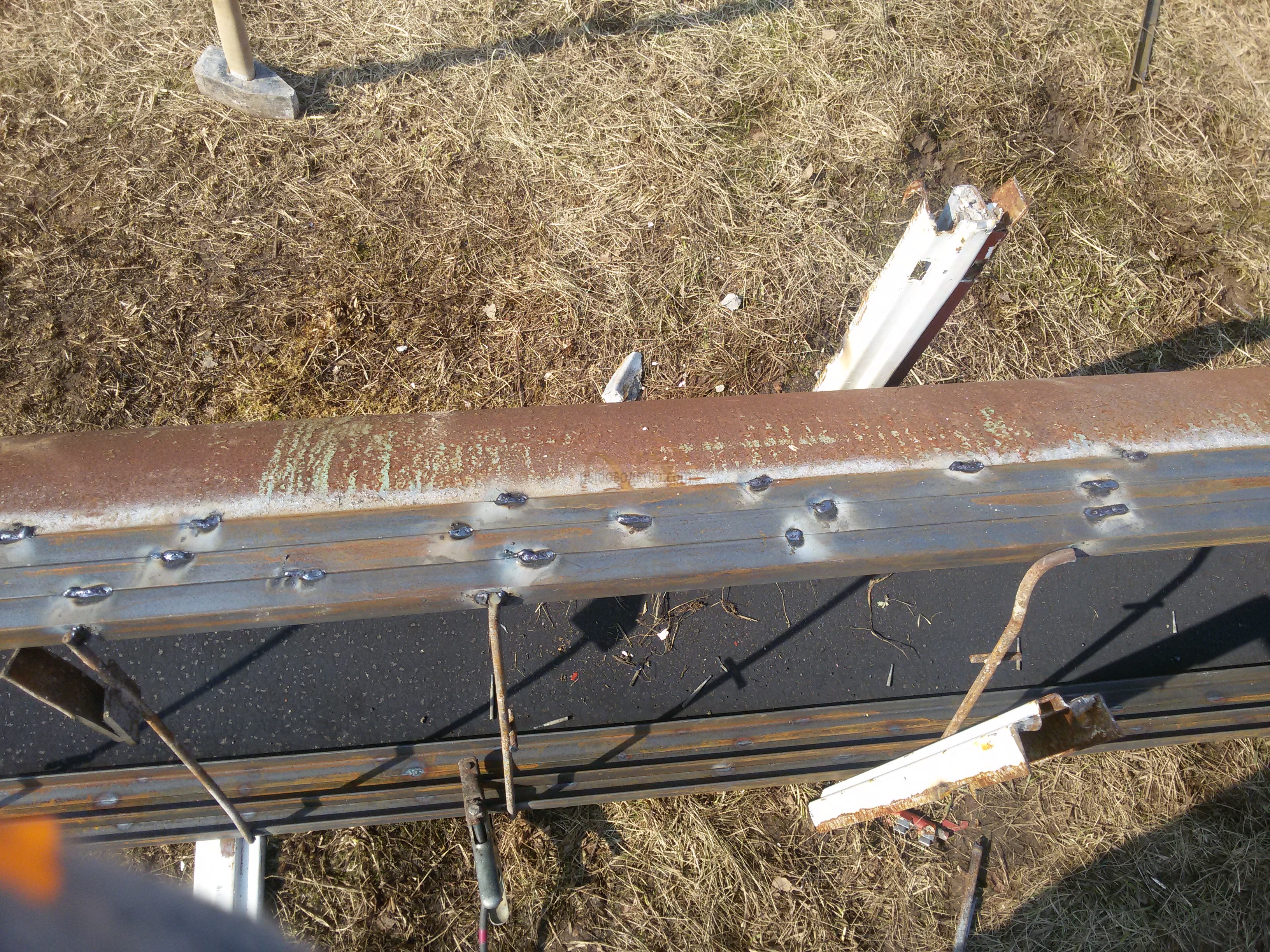

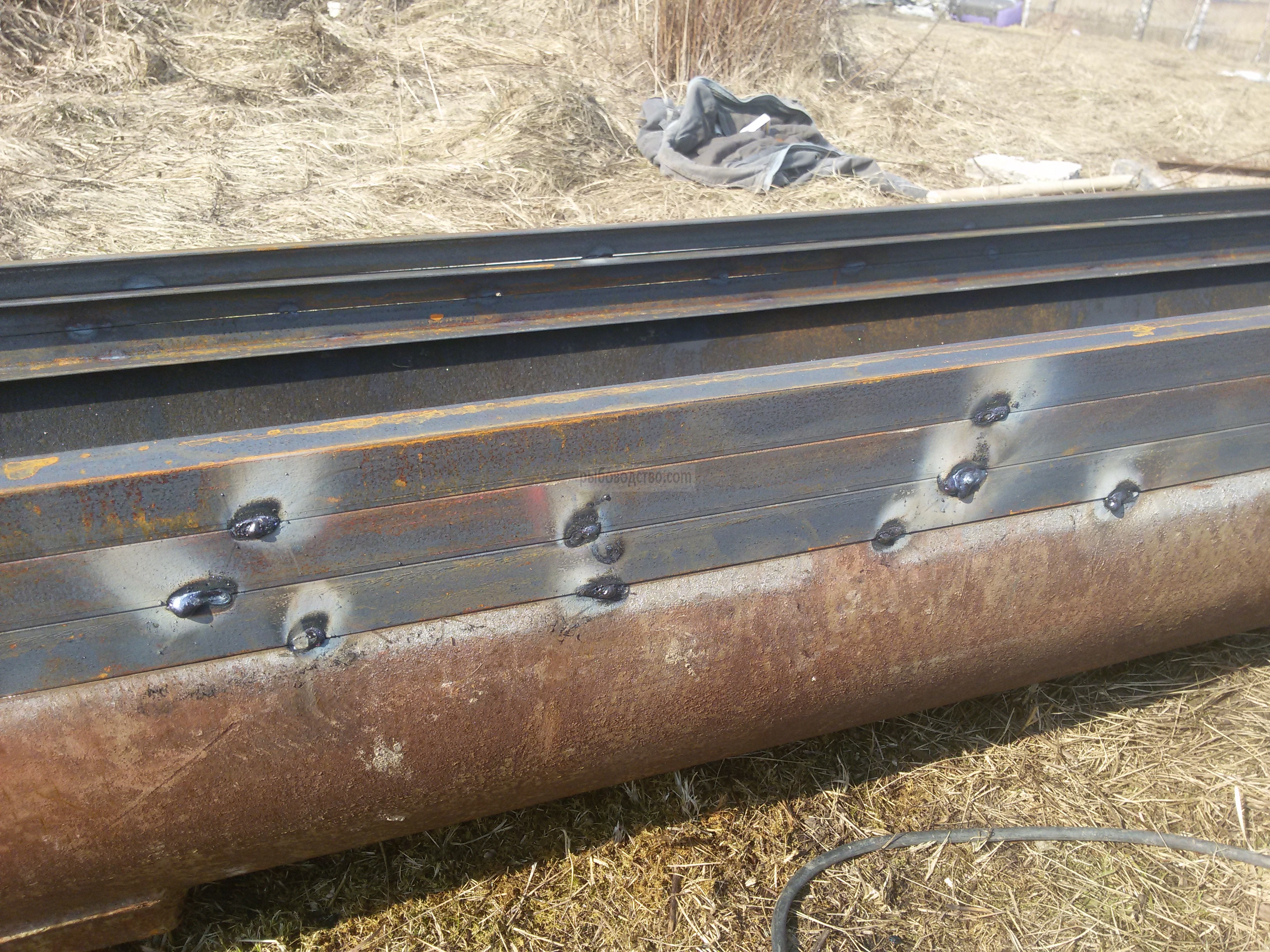

А именно: первый уголок на прихватки к полутрубе см через 40. Сразу веду обе направляющие с одной и другой стороны. Сразу после прихваток взаимно выставлю в плоскости и параллельности друг к другу. При надобности на таких прихватках очень легко кувалдочкой подогнуть.
Все поогнал- еще раз прихватки пополам, т.е прихватки уже см через 20.
Выставяю второй уголок. на прихватки см через 40, сразу потом проверяю чтобы второй уголок лег в плоскости с первым. При надобности кувалдочка творит чудеса. Опять пополам прихватками. Сразу с обоих сторон. т.е. одновременно веду две направляющие, тогда могу отслеживать взаимность одной к другой. И параллельность.
Выставляю третий уголок и все так же, как и предыдущие. Не спеша выставляю все.

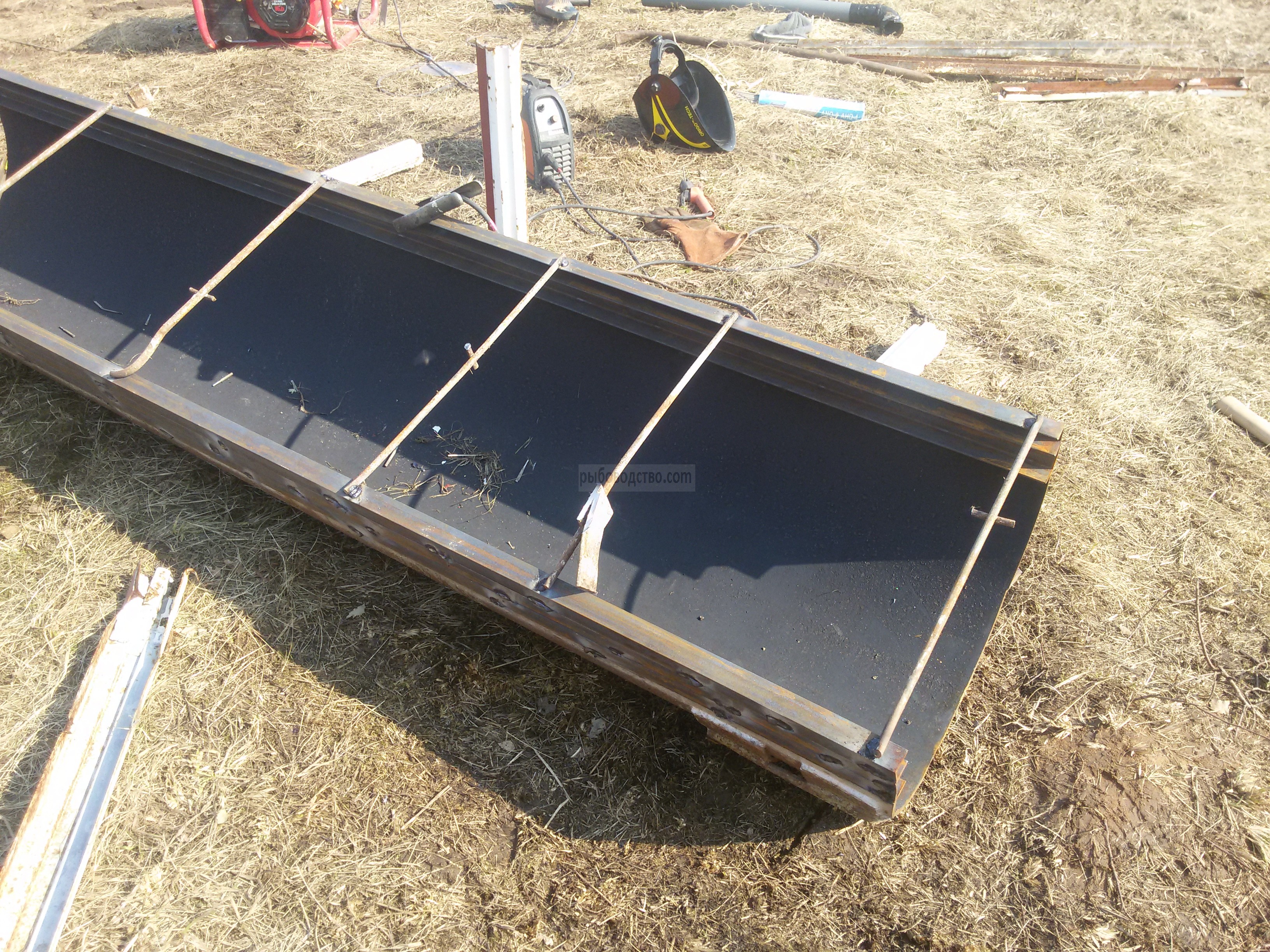

Потом по верху прихватываю стяжками, чтобы уже никуда не повело собранную направляющую.

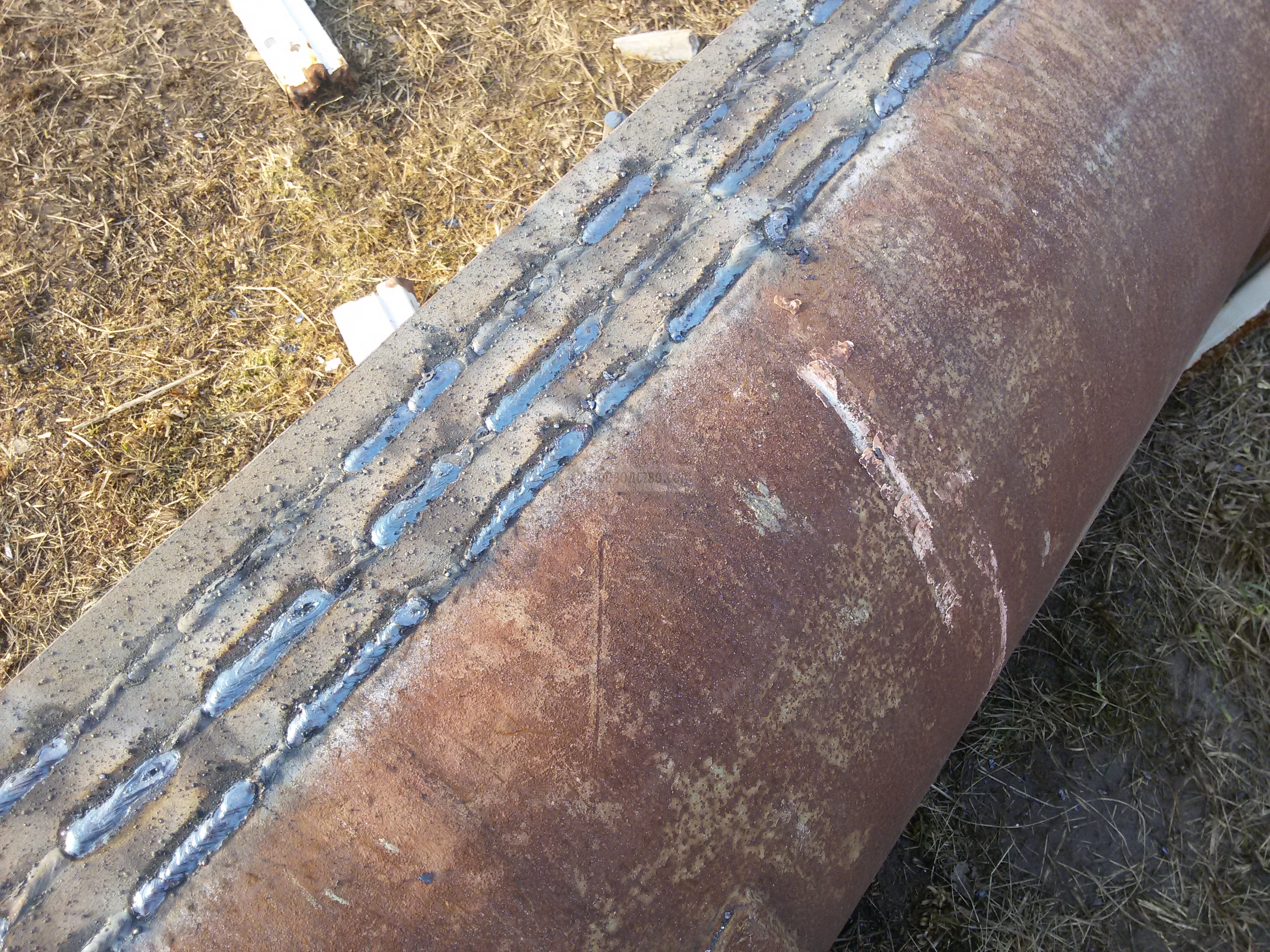

Потом ставлю шахту боком, чтобы шов сварной был бы горизонтальный -легче варить, и погнал по схеме, как Саша рисовал. Но вначале не спеша еще раз пополам на прихватки, т.е. прихватки уже через 10 см. Прихватки тоже по схеме, как Саша рисовал.
В итоге одна направляющая после полного провара всех швов имеет немного изгиба, в пределах сантиметра, вторая- практически идеальная. 2-3 мм изгиба на всю длину. Ну очень аккуратно получилось. Если сравнивать с первой- вообще небо и земля.
Кроме того, что это получилось очень аккуратно, так и еще ну очень быстро - вся сборка с полной проваркой швов заняла 4 часа. Половину времени напарник просто сидел курил, пока я варил. Потом я отдыхаю, он шлак отбивает. Если была пластина на дно, то еще бы и дно приварила бы. Завтра куплю пластину на металломе, и приварю, ну и лестницу, и завтра или послезавтра ставим и вторую шахту.
Дальше все в фото и комментарии под фото.
Фото чуть позже добавлю. нужно бежать.

[Рыба]

Источник цитаты Потом по верху прихватываю стяжками,

Вот! я стяжки привариваю вначале работ,(примерно через 0,7 - 1,0 метра) что б края стояка не вело, а дальше, швеллера - пазы для шандор.

[Aleksej2000]

Источник цитаты

Источник цитаты Потом по верху прихватываю стяжками,

Вот! я стяжки привариваю вначале работ,(примерно через 0,7 - 1,0 метра) что б края стояка не вело, а дальше, швеллера - пазы для шандор.

А ты об этом не мог сказать раньше?

[Рыба]

Источник цитаты А ты об этом не мог сказать раньше?

Говорил, ещё на Ф.Х. да и на фото их видно... они одновременно у меня становятся лесенкой

[Aleksej2000]

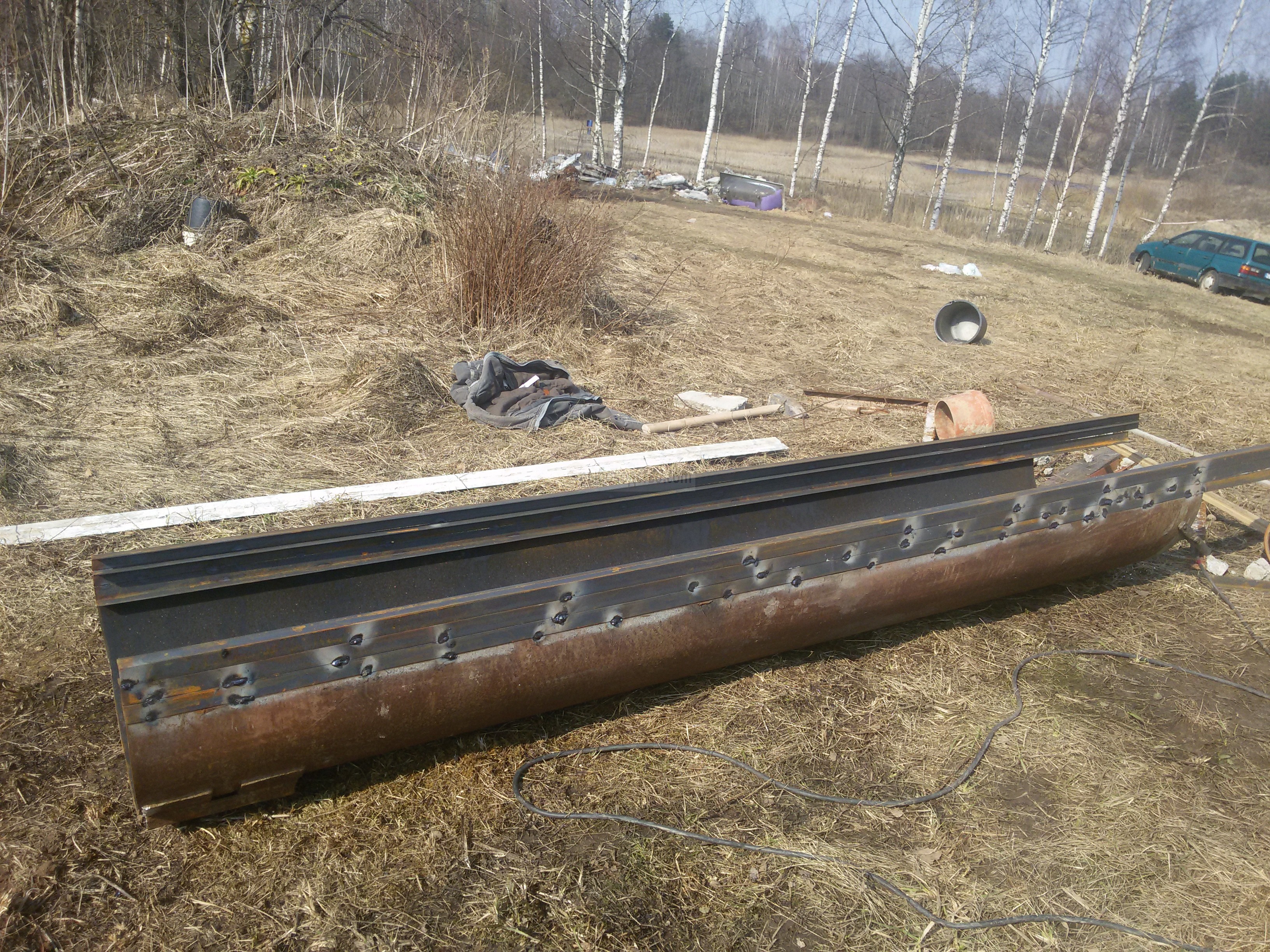

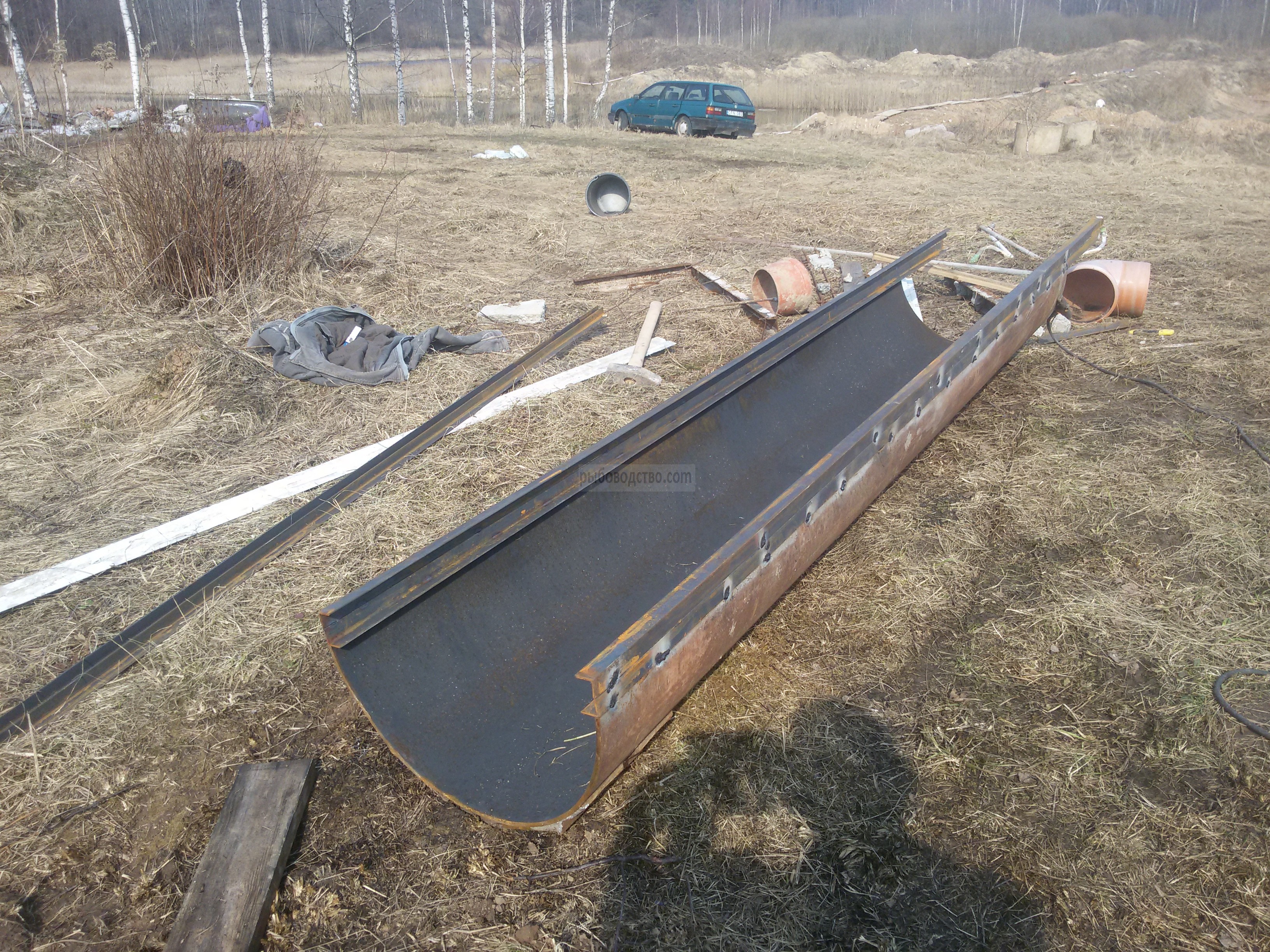

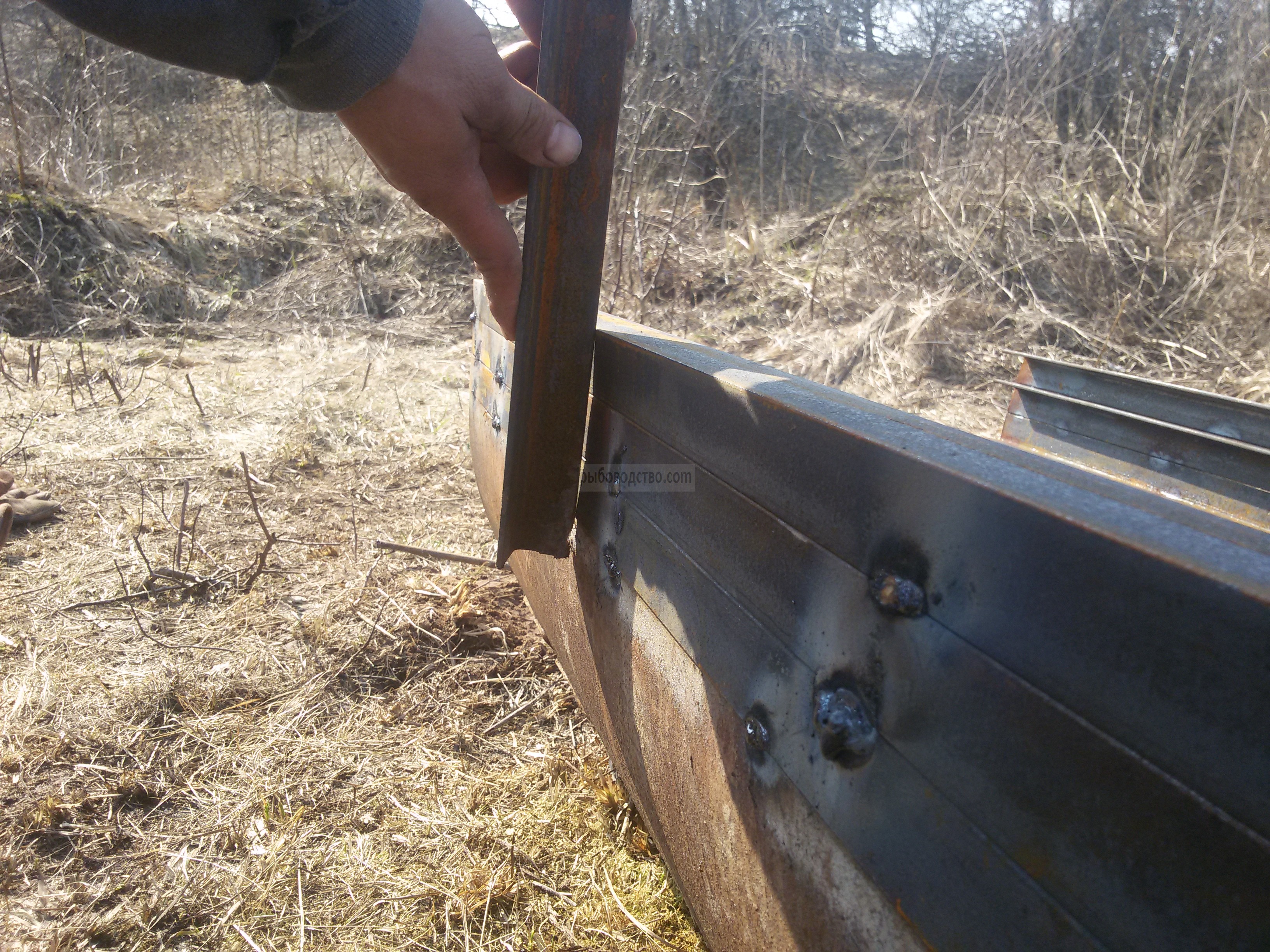

"Немного" фоток со всех ракурсов
Комментарии под фото.

[Aleksej2000]

Источник цитаты Говорил, ещё на Ф.Х. да и на фото их видно... они одновременно у меня становятся лесенкой

Ты здесь говорил, что стягиваешь шахту что это и сразу лесенкой. Ты не сказал, что это нужно сделать первым, перед началом варки направляющих, во избежание кручения шахты.

[Рыба]

Источник цитаты Ты не сказал, что это нужно сделать первым, перед началом варки направляющих, во избежание кручения шахты.

Ну, ты же не писал, что тебе пошаговая инструкция нужна... и говорил, что сварщик, строитель... Думал, что так детально расписывать, не нужно.
На будущее: пиши как подробно нужно описывать, мне не трудно... ну и скайп есть...

[Сергей НСО]

Лёш, я так и не понял где будет два ряда шандор. Один ряд вижу... а второй?

[Рыба]

Источник цитаты Один ряд вижу... а второй?

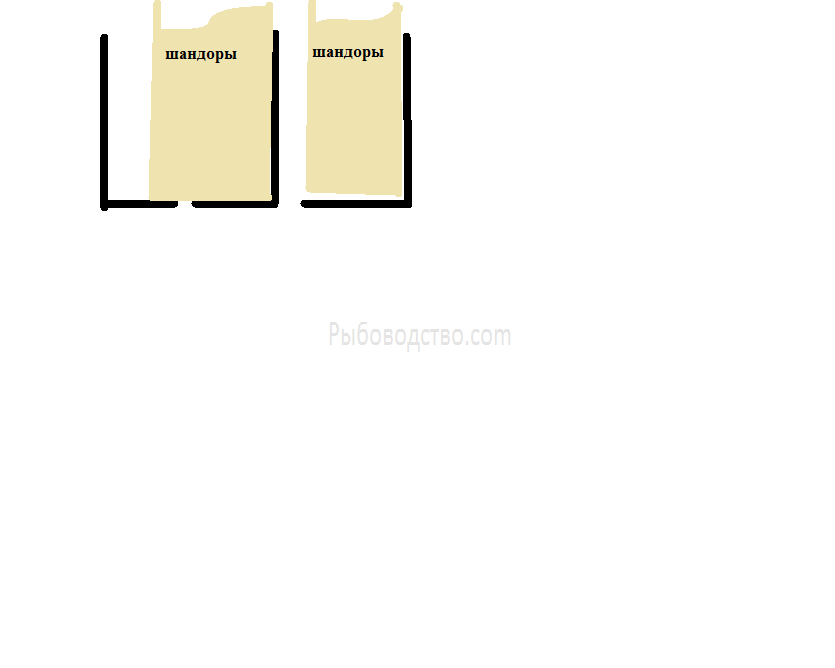

Получается из первого, приварив к нему уголок

Изготовление и установка шахт водоспусков типа Монах - мой отчет фото и видео - 2 ряда шандор.png (5.95 КБ) 8809 просмотров

[Aleksej2000]

Источник цитаты Ну, ты же не писал, что тебе пошаговая инструкция нужна..

Да конечно, я пойму, как и что делать. Благо, вторую шахту я варил на прихватки, и потом уже стяжки, так ничего ничего не поведет. А так все таки сделать стяжки перед началом работ будет лишняя перестраховка от перекрута металла.

Сегодня, к сожалению. весь день на работе пробыл. Успел лишь заскочить на металлом и купить пластину для дна шахты.
Завтра с утра (если погода не подведет) довариваю вторую шахту, на первой в примонаховой яме бетонирую борта и начинаем подготавливать примонаховую яму для второго водоспуска. Там похитрее будет, с подсвежкой и затвором, чтобы блокировать вышедшего на подсвежку подрощенка.

Еще успел к соседу заскочить, там все хорошо, он подтвердил, что даст два гнезда (1 гнездо=1 мамка и две папки)

Отправлено спустя 1 час 23 минуты 4 секунды:

Источник цитаты Лёш, я так и не понял где будет два ряда шандор. Один ряд вижу... а второй?

Володя правильно нарисовал. А зазор между шандора- это и есть пропускное сечение для пропуска нижней воды.
Завтра собираюсь купить доски и сделать шандоры, так сделаю фото как шандоры будут лежать.

[Сергей НСО]

дык я зазора и не увидел)))))

[Рыба]

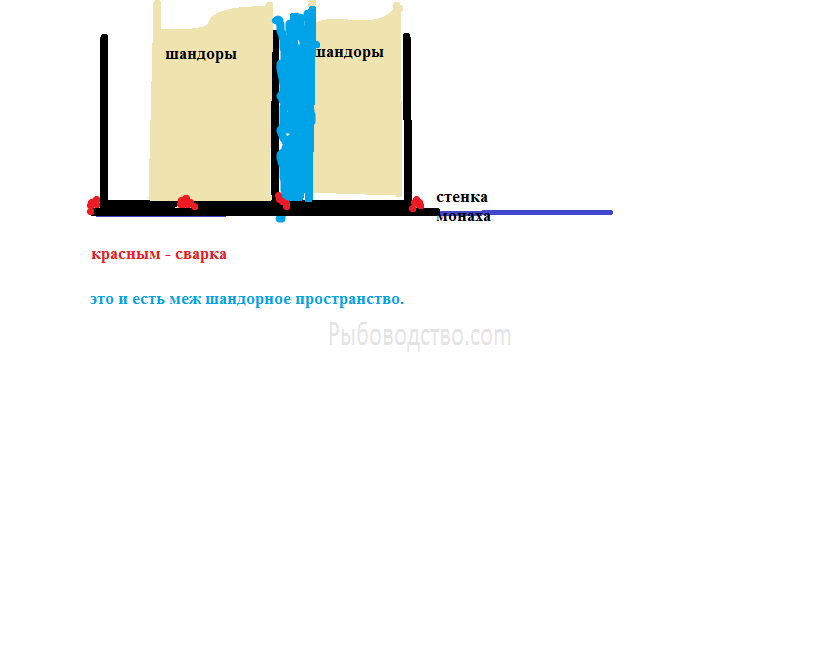

Источник цитаты дык я зазора и не увидел)

а так?...

[Сергей НСО]

я предстовляю где оно должно быть.. расстояние наверно маленькое..
