Непрочитанное сообщение Aleksej2000 » 17 дек 2016, 23:16

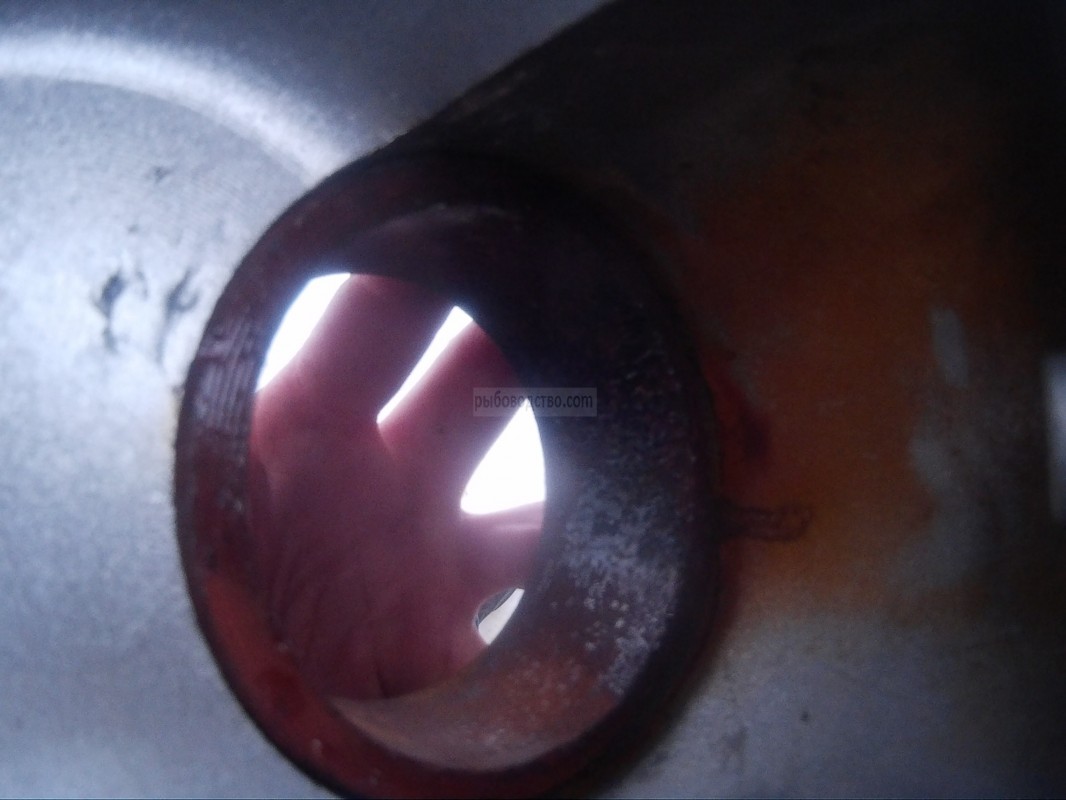

Все тоже самое- сплошные нескругленности
Мотопомпа как инструмент в рыбоводстве - 04360065.JPG
Мотопомпа как инструмент в рыбоводстве - 04360066.JPG
Мотопомпа как инструмент в рыбоводстве - 04360067.JPG
Мотопомпа как инструмент в рыбоводстве - 04360068.JPG
Мотопомпа как инструмент в рыбоводстве - 04370069.JPG
Мотопомпа как инструмент в рыбоводстве - 04380070.JPG
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 17 дек 2016, 23:19

НУ а теперь отдельной строкой сам внутренний насос.

Отправлено спустя 19 минут 18 секунд:
Ну и видео обзор, тут все будет наверное, понятнее.
Первая часть
https://youtu.be/iJnkx6h_NMo

Вторая часть
https://youtu.be/G9VcFAqTwCc
Внутренний насос. Качество литья поражает. - 04380070.JPG
Внутренний насос. Качество литья поражает.
Вот технический косяк - через эту щель в 2 мм шириной и по все длине лопастей их 4 поток воды может бегать по кругу в насосе при хорошем подпоре. - 04400076.JPG
Вот технический косяк - через эту щель в 2 мм шириной и по все длине лопастей (их 4) поток воды может бегать по кругу в насосе при хорошем подпоре.
Лопасти.Сверху на них дожна быть такая же пластина, как и снизу, чтобы поток не мог обходить между лопастями и корпусом. Концы лопастей должны быть острыми, чтобы легко раздвигать воду. а не упираться в нее бульдозером. На 3600 оборотах в минуту это очень серьезный тормоз.. - 04400078.JPG
Лопасти.Сверху на них дожна быть такая же пластина, как и снизу, чтобы поток не мог обходить между лопастями и корпусом. Концы лопастей должны быть острыми, чтобы легко раздвигать воду. а не упираться в нее бульдозером. На 3600 оборотах в минуту это очень серьезный тормоз..
Лопасти.Сверху на них дожна быть такая же пластина, как и снизу, чтобы поток не мог обходить между лопастями и корпусом. Концы лопастей должны быть острыми, чтобы легко раздвигать воду. а не упираться в нее бульдозером. На 3600 оборотах в минуту это очень серьезный тормоз.. - 04400079.JPG
Лопасти.Сверху на них дожна быть такая же пластина, как и снизу, чтобы поток не мог обходить между лопастями и корпусом. Концы лопастей должны быть острыми, чтобы легко раздвигать воду. а не упираться в нее бульдозером. На 3600 оборотах в минуту это очень серьезный тормоз..
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 07 янв 2017, 17:48

Итак, "всего лишь" 3 часа с болгаркой, дрелью с шарошками и наждачкой - и все блестит. Сразу глубокую модернизацию делать не стал. Причина - буду делать по этапам, чтобы узнать где золотая середина.
Убрал все заусенцы, всякие ребра. Подогнал внутренний насос так, чтобы убрать зазоры. В итоге так подогнал, что крыльчатка касается внутреннего корпуса, т.е. зазоры минимальные :) Собрал. Жду машину, сегодня поеду поставлю в ночь на аэрацию, а завтра или послезавтра сделаю все замеры и буду знать, что изменилось.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 07 янв 2017, 21:28

Ну что: сказать, что я доволен - это ничего не сказать.
Вначале завел, на холостых вода просто вываливается круглым потоком, без завижрений. Дал газу- вода все так же вываливается, но просто река. Т.е.е раньше из-за ребер шел подпор, сьужение, завихрения, и вода шла факелом рваным. Сейчас идет ровным потоком, разбиваясь уже об воздух. Распыление никакое. Но зрительно воды очень много. Чет я подрастроился....
Но когда поставил патрубок и трубу кверху, как у Андрея, и поддал газу... В общем, факел метра 3 в высоту и метров 6-8 в длину дождем. Факел мельчайший. Воды очень много.
Когда без патрубка, помпа разгоняется до очень высоких оборотов. Но видимо, не хватает пропускной, и поток рвется где-то на середине оборотов. После средних оборотов нет смысла крутить двигатель, воды практически не добавляется. Но от холостых до средних- прогресс виден реально невооруженным глазом.
С патрубком- видно, что подгружается, но опять же, до середины оборотов. Потом количество воды (зрительно) не увеличивается. Опять же, помпа и под такой нагрузкой раскручивается порядочно сильнее, максимальные обороты значительно выше.
Но в конце ждал еще один сюрприз приятный. Перед уходом выкрутил сливную пробку без слива и хотел поставить со сливом. Так вот давление такое, что я стал весь мокрый, а пробку еле прижал. Тут давление явно выросло из-за удаления зазоров. Из сливного бьет с очень большой силой. Раньше на работающей помпе я закручивал в легкую от руки. Теперь этот фокус не пройдет явно. Повышение давления явно выражается и в силе выхода с сливного, и по подьему факела. Такого не было.
И еще: явно у помпы еще огромный запас мощности, особенно до средних оборотов. А так как нужен не напор, а максимальный обьем, буду стараться максимально выжать увеличение обьема поднимаемой воды. У меня еще на очереди гравитационный аэратор. :lll:

Итак, что теперь по плану: завтра или послезавтра опять контрольный замер с бадьей, чтобы вычислить, сколько литров выдает теперь (ибо была мелкая переточка лопастей, которая, теоретически, должна была увеличить пропускное сечение), чтобы пересчитать на перекачанный обьем с литра бензина, потом контрольный замер литром бензина, сколько теперь времени будет тарахтеть. Этим узнаю, получилась ли экономия бензина с убиранием этих ребер.
Делаем выводы на вычислениях и записываем..

Потом разбираю насос, и произвожу более глубокую модернизацию.
Сегодня когда шлифовал, увидел, как можно увеличить пропускное сечение на 20%, что весьма немало. Ну и так как помпа мне нужна низконапорная, мне не напор нужен, а обьем воды, то и в следствии увеличения пропускного можно увеличить "загребущую" площадь в лопастях. Тоже легко реализуется.
Ну и потом опять все замеры. Если замеры покажут, что мощность еще останется неиспользованная, тогда будет глобальная модернизация насоса с увеличением лопастей. Возможно, буду переделывать крышку насоса под Ф100 мм, и увеличение пропускного в насосе до такого же сечения.

Как-то так. Видео с обточенными деталями чуть позже.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 07 янв 2017, 21:47

Видео.
https://youtu.be/YPRcdoPZK18

Чтобы понять, о чем речь, кто не в курсе, предыдущая серия с обзором брака, тут https://www.youtube.com/watch?v=G9VcFAqTwCc
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Николай
Обратиться по никнейму
Сообщений в этой теме: 13
Сообщения: 1216
Зарегистрирован: 06 окт 2016, 17:05
Репутация: 22
Откуда: Україна, Волынская обл

Непрочитанное сообщение Николай » 07 янв 2017, 22:19

Такой апгрейд :good: явно увеличит КПД мотопомпы, но у меня навяжчивая идея както использовать повторно энергию мотопомпы и компресора. Например струя из мотопомпы потом могла бы крутить лопасти :?
Миллионы лет назад рыбы вышли на сушу, чтобы стать рыбоводами.

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 07 янв 2017, 22:40

Николай писал(а):Источник цитаты Например струя из мотопомпы потом могла бы крутить лопасти

Энергия не берется из неоткуда и не уходит в некуда. Будет крутить лопасти- потратит силу на них, а не на воду. А про неэффективность компрессора я уже писал не единажды (на ФХ описывал эксперимент с компрессором и оксиметром).
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Николай
Обратиться по никнейму
Сообщений в этой теме: 13
Сообщения: 1216
Зарегистрирован: 06 окт 2016, 17:05
Репутация: 22
Откуда: Україна, Волынская обл

Непрочитанное сообщение Николай » 07 янв 2017, 23:03

Aleksej2000 писал(а):Источник цитаты
Николай писал(а):Источник цитаты Например струя из мотопомпы потом могла бы крутить лопасти

Энергия не берется из неоткуда и не уходит в некуда. Будет крутить лопасти- потратит силу на них, а не на воду. А про неэффективность компрессора я уже писал не единажды (на ФХ описывал эксперимент с компрессором и оксиметром).

Алексей, я не согласен, еслиб мы брали энергию непосредственно с вала двигателя , тогда да. А вода которую факелом выбросила мотопомпа, уже обогатилась кислородом и имеет довольно высокую кинэтическую энергию которую можна использовать. Стоит оно того или нет другой вопрос но такая возможность есть. Это как например твой мощьный комп когда редактирует видео греетса и выдувает тёплый воздух который отапливает комнату, а поставь ево на улицэ (условно) эта тепловая энергия пропала бы :grin:
Миллионы лет назад рыбы вышли на сушу, чтобы стать рыбоводами.

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 07 янв 2017, 23:07

Николай писал(а):Источник цитаты уже обогатилась кислородом и имеет довольно высокую кинэтическую энергию которую можна использовать.

Нет. Если вода летит 2 метра, она будет 5-6 мг\литр, а если все 6-8, еще ударится об лед- то 12. А чтобы крутить компрессор, нужно энергии, на исходе воды не поставишь. А близко- это глушить факел.. а 4 мг\литр да на 60 кубовчас воды не даст не в жизнь. Факел,чем больше летит, тем сильнее насыщение.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Николай
Обратиться по никнейму
Сообщений в этой теме: 13
Сообщения: 1216
Зарегистрирован: 06 окт 2016, 17:05
Репутация: 22
Откуда: Україна, Волынская обл

Непрочитанное сообщение Николай » 07 янв 2017, 23:19

Ну ладно не буду морочить голову,я комперсор просто так упомянул отдельной темой, я имел ввиду что даже на макс растоянии можна например тотже твой ветряк поставить горизонтально и от веса набраной в бочьки воды он будет крутитса поднимая ещо какоето количество воды. А по комперсору я имею ввиду например применить эрлифт, пузыри уже и так подымаютса а могут ещо и воду поднять выше зеркала. счас просто на работе не могу схемки рисовать, а ставить проги не хочю, запорю вирусом какимть спецпрограмы мне 3 года разтрела дадут :lol:
Миллионы лет назад рыбы вышли на сушу, чтобы стать рыбоводами.

Аватара пользователя
Рыба
Обратиться по никнейму
Сообщений в этой теме: 28
Сообщения: 1797
Зарегистрирован: 04 окт 2016, 04:50
Репутация: 6
Откуда: Среднее Поволжье

Непрочитанное сообщение Рыба » 08 янв 2017, 03:30

Aleksej2000 писал(а):Источник цитаты Если вода летит 2 метра, она будет 5-6 мг\литр, а если все 6-8, еще ударится об лед- то 12.
а если на излете будет ударяться (скажем условно) об "мельничное колесо" то вода будет разбиваться о лопасти, помимо аэрации будет производить механическую работу (ну например движение воды в том же пруду)

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 08 янв 2017, 04:57

Рыба писал(а):Источник цитаты а если на излете будет ударяться (скажем условно) об "мельничное колесо"

На излете уж мелкий дождь, который что-либо подвинуть навряд ли сможет. Постараюсь сделать видео сегодня.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Рыба
Обратиться по никнейму
Сообщений в этой теме: 28
Сообщения: 1797
Зарегистрирован: 04 окт 2016, 04:50
Репутация: 6
Откуда: Среднее Поволжье

Непрочитанное сообщение Рыба » 08 янв 2017, 07:05

Aleksej2000 писал(а):Источник цитаты На излете уж мелкий дождь,

Хорошо, пусть не на излете...

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщений в этой теме: 143
Сообщения: 7489
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 99
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 08 янв 2017, 13:05

Рыба писал(а):Источник цитаты
Aleksej2000 писал(а):Источник цитаты На излете уж мелкий дождь,

Хорошо, пусть не на излете...

Каждый метр- миллиграмм в минус. И зачем это надо? Что получим от этого вращения чего-то?

Отправлено спустя 10 минут 40 секунд:
В общем, помпа, где вместо корпуса поставил на низ пластину, показала свою эффективность. Лед под собой промыла, двое суток молотит, сьежает понемногу, но все равно держится углами за лед мертво. Очень понравилось. Та, что на родной раме, за 3 часа сегодня все мозги высушила... И сьезжает, хоть и в лед врезал, лед протапливает, боком становится... Когда уходил, поставил обе на средние обороты. Когда поднялся от пруда на дорогу, услышал и увидел, что эта заглохла окончательно.. Но не стал возвращаться.
Кроме того, пластина не дает брызгам попадать на двигатель со льда.
Завтра переношу модернизированную на 3 га, и там время подошло для аэрации. А эту беру домой на такую же модернизацию, как и первую.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Андрей
Обратиться по никнейму
Сообщений в этой теме: 20
Сообщения: 521
Зарегистрирован: 31 окт 2016, 11:46
Репутация: 23
Откуда: Ивановская обл. г.Шуя
Контактная информация:

Непрочитанное сообщение Андрей » 08 янв 2017, 19:12

Aleksej2000, И так когда будут результаты?
За это сообщение автора Андрей поблагодарил:
Aleksej2000 (08 янв 2017, 21:41)
