Непрочитанное сообщение Сан_Саныч86 » 29 авг 2017, 18:53

Aleksej2000 писал(а):Источник цитаты на сварку 15 мм металла

Если от гены, то инвертор 220-250 ампер и электроды 4мм постоянку, хорошие. У нас как вариант ТМУ-2 или УОНИ 13-65 на корень и УОНИ 13-55(45) на наружние швы, с неполноценной фаской нормально будет :hi: Какие там у вас электроды есть я не знаю, давали мне охапку немецкой постоянки, работать в кайф :good:
За это сообщение автора Сан_Саныч86 поблагодарили (всего 2):
Данил (30 авг 2017, 01:40) • Aleksej2000 (30 авг 2017, 04:02)
Начинающий дачный рыбовод :para:

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 31 авг 2017, 05:14

Сан_Саныч86, а когда металлы (простая черняга) 15 мм к 10 мм варить, можно ли гнать шов сплошняком, после того, как на прихватки соберу конструкцию, или же все равно поведет, независимо от такой толщины и нужно в какой-то хитрой последовательности?

РусланXP писал(а):Источник цитаты Нет, сам ковш арендовать не дешевле?

Короче, если на один раз, то смысл был бы. Но мне нужен он будет каждый год, или почти каждый год- то каналы водоотводные чистить, то сами пруды делать (планов громадье). а получается- привести отвести за 100-150 км- уже 50 евро, плюс аренда, плюс не всегда будет.. Постоянна разгрузка-загрузка... В общем, получится мышинная возня.
Но и с материалом для ковша тоже не все просто. Сам ковш чуть больше тонны. Тонна на металлоломе - 140 евро. А если покупать новый- то уже 1000 евро тонна. В общем, если весь металл найду на чермете, то ковш выйдет евриков в 500. Еще не узнавал, сколько стоит плазменная резка. Если слишком дорого, свой газорезчик есть и газ. Но думаю, плазмой поакуратнее все таки будет. Хотя там аккуратность не особо важна :)
Но потихоньку все складывается в кучку. И очень хотелось бы к осени сделать - водоотводной нужно чистить и готовиться к спуску 3 га. А то там бобры опять наделали делов.

Отправлено спустя 30 минут 54 секунды:

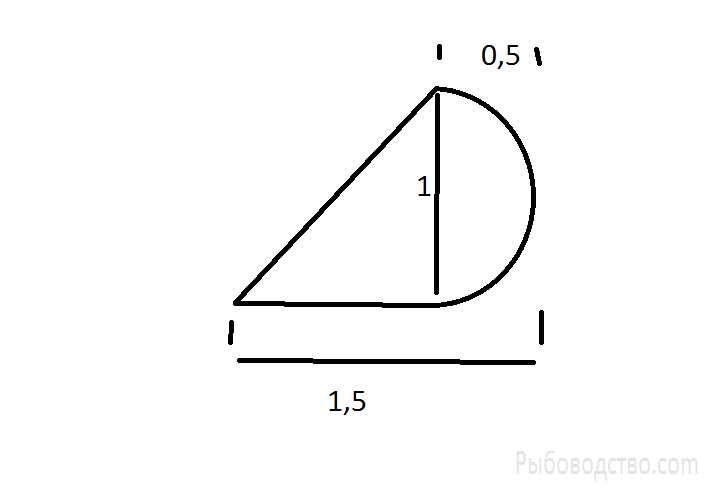

Эскиз сбоку. Полукруглое планируется из трубы Ф 1000 мм, 10 мм (если найдем), щеки из 14-16 мм (что найдем) и и ребра из такого же, а крепление к стреле уже если найдем 20-30 мм пластину, то и пристроим.
Самодельный ковш для экскаватора увеличенного обьема для легкого содержимого - Ковш эксковатора.png
Самодельный ковш для экскаватора увеличенного обьема для легкого содержимого - Ковш эксковатора.png (5.65 КБ) 2707 просмотров
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 31 авг 2017, 14:59

Нашел видео по производству ковша. Многие вопросы отпали :)

За это сообщение автора Aleksej2000 поблагодарили (всего 2):
Shakhter (31 авг 2017, 15:19) • Данил (01 сен 2017, 13:02)
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Сан_Саныч86
Обратиться по никнейму
Сообщения: 842
Зарегистрирован: 12 дек 2016, 03:09
Репутация: 24
Откуда: Свердловская обл. Качканар

Непрочитанное сообщение Сан_Саныч86 » 31 авг 2017, 17:03

Aleksej2000 писал(а):Источник цитаты можно ли гнать шов сплошняком

Можно все! Но не желательно, поведет обязательно :viannen: варить надо каскадами :hi:

Aleksej2000 писал(а):Источник цитаты сколько стоит плазменная резка.

Вот это точно лишнее :hi:

Aleksej2000 писал(а):Источник цитаты Нашел видео по производству ковша. Многие вопросы отпали :)

Какие именно? На видео производство, а оно сильно отличается от работы на колене :friends:
За это сообщение автора Сан_Саныч86 поблагодарили (всего 2):
Данил (31 авг 2017, 17:48) • Aleksej2000 (01 сен 2017, 04:52)
Начинающий дачный рыбовод :para:

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 01 сен 2017, 04:57

Сан_Саныч86 писал(а):Источник цитаты варить надо каскадами

Т.е так же, как ты показывал, когда я варил уголки тонкие на шахты водоспуска?

Сан_Саныч86 писал(а):Источник цитаты Вот это точно лишнее

Что, газовым резаком резать? Потом прилегание , как я понимаю, будет не очень хорошим- где-то выступает, где-то наоборот, не добирает..

Сан_Саныч86 писал(а):Источник цитаты Какие именно? На видео производство, а оно сильно отличается от работы на колене

Последовательность сборки. Потом был вопрос, нужно ли делать расшивку шва. Как посмотрел, нет там у них расшивки шва, просто проваривают с двух сторон и швы с большими катетами.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Сан_Саныч86
Обратиться по никнейму
Сообщения: 842
Зарегистрирован: 12 дек 2016, 03:09
Репутация: 24
Откуда: Свердловская обл. Качканар

Непрочитанное сообщение Сан_Саныч86 » 01 сен 2017, 07:26

Aleksej2000 писал(а):Источник цитаты просто проваривают с двух сторон и швы с большими катетами.

Не путай ручную сварку с сваркой промышленным полуавтоматом :hi: И если честно, качество такой сварки без разделки так себе, много такого вижу по работе
За это сообщение автора Сан_Саныч86 поблагодарил:
Данил (01 сен 2017, 13:02)
Начинающий дачный рыбовод :para:

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 01 сен 2017, 07:39

Сан_Саныч86 писал(а):Источник цитаты И если честно, качество такой сварки без разделки так себе, много такого вижу по работе

Т.е. разделка обязательна, иначе сильно влияет на прочность? Ибо нагрузки тут будут серьезные...
За это сообщение автора Aleksej2000 поблагодарил:
Данил (01 сен 2017, 13:02)
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Николай
Обратиться по никнейму
Сообщения: 1293
Зарегистрирован: 06 окт 2016, 17:05
Репутация: 22
Откуда: Україна, Волынская обл

Непрочитанное сообщение Николай » 01 сен 2017, 16:52

Aleksej2000 писал(а):Источник цитаты Разумеется, работа лишь в торфе- на минеральных грунтах, на пнях им работать нельзя будет- погнет его нафиг.

Aleksej2000 писал(а):Источник цитаты Ибо нагрузки тут будут серьезные...

Я когда работал на литейном заводе мастером ремонтной службы там часто всякое такое колхозили своими силами. Вот год назад погибло двое рабочих, сколхозили ёмкость пот давлением :( . Я просто офигивал какая конструкционна сталь мягкая, как пластелин и какой чугун хрупкий Но по этому ковшу даже незнаю что сказать, сталь на трубах низкоуглеродистая для хорошей свариваемости совсем мягкая на швах отвратительно работает на усталость, а я сомневаюсь что такой большой ковш будет жостким, внутренее напрежение после сварки? Или будет какаето термичька потом?
Миллионы лет назад рыбы вышли на сушу, чтобы стать рыбоводами.

Аватара пользователя
Николай
Обратиться по никнейму
Сообщения: 1293
Зарегистрирован: 06 окт 2016, 17:05
Репутация: 22
Откуда: Україна, Волынская обл

Непрочитанное сообщение Николай » 01 сен 2017, 17:16

. За сварку тоже хотел писать. Я веду к тому что это всё реально но где гарантия что в торфе не попадётса затопленое бревно и гидравлика даже не почуствоет как этот самоклёп разлезитса :?
Миллионы лет назад рыбы вышли на сушу, чтобы стать рыбоводами.

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 01 сен 2017, 19:20

Николай писал(а):Источник цитаты а я сомневаюсь что такой большой ковш будет жостким, внутренее напрежение после сварки?

Будут ребра жесткости. Но самое главное- лишь на торфу. Даже на пнях нельзя будет. Ибо в ковшах идет спец сталь, которая пружинит, а черняга она как пластелин.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Николай
Обратиться по никнейму
Сообщения: 1293
Зарегистрирован: 06 окт 2016, 17:05
Репутация: 22
Откуда: Україна, Волынская обл

Непрочитанное сообщение Николай » 03 сен 2017, 15:37

Незнаю какую суму планируеш потратить. Я бы поискал БУ ковш для погрузчика, есть двакубовые. На скорую руку посмотрел по Украине гдето 500-1000 евро. И присобачить крепление от экскаватора (можно тоже срезать со старого ковша). Будет дороже но полноценный рабочий ковш
Миллионы лет назад рыбы вышли на сушу, чтобы стать рыбоводами.

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 03 сен 2017, 16:32

Николай писал(а):Источник цитаты Незнаю какую суму планируеш потратить.

500 - 700 евро.
от погрузчика не пойдет, там другая конструкция, он не выдержит нагрузки от экскаватора (другие векторные нагрузки). Нужны ребра жесткости. Срезать крепление от рабочего ковша- это значит испортить ковш за 1000 евро :)
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 06 сен 2017, 06:06

Вчера гулял с сыном по городу. Идет реконструкция теплотрасс. Стоят экскаваторы везде. Подошел к одному рассмотрел ковш. Хмм... Днище максимум 6 мм, щеки 10-12 мм, лишь усиления по периметру из 16-18 мм. Завтра поеду, заеду к экскаваторщику, посмотрю на планировочный ковш.

fisherman писал(а):Источник цитаты Лёша обзаведись пожалуйста хорошим полуавтоматом.

Я уже думал об этом.
Пока нет финансовых возможностей (а это минимум 200-300 евро), но почти полностью верен, что если поищу по знакомым, найду у кого найти на недельку. Наводку понял. :friends:
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9496
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 06 сен 2017, 18:48

Вот видео, думаю станет понятно, почему так актуально сделать увеличенный ковш.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Сан_Саныч86
Обратиться по никнейму
Сообщения: 842
Зарегистрирован: 12 дек 2016, 03:09
Репутация: 24
Откуда: Свердловская обл. Качканар

Непрочитанное сообщение Сан_Саныч86 » 06 сен 2017, 19:08

Aleksej2000 писал(а):Источник цитаты Днище максимум 6 мм, щеки 10-12 мм, лишь усиления по периметру из 16-18 мм.

Леха, там сталь легированная, такую в металлоломе не найдешь! :(
