Непрочитанное сообщение Aleksej2000 » 10 май 2017, 19:30

Процесс пошел.
Вначале по длине разметил на 6 ровных частей, разделив длину окружности на 6.

Самодельные колбы Вейса и их аналоги - DSCN2029[1].JPG


Чтобы вымерять и вычертить строго перпендикуляр оси трубы, использовал большой бумаги, оборачивая с перехлестом вокруг трубы.
Самодельные колбы Вейса и их аналоги - DSCN2030[1].JPG


Сделал разметку, почиркав заостренном птутиком.

Потом понял, что черточки затираются, продублировал болгарочкой рисками.

Самодельные колбы Вейса и их аналоги - DSCN2031[1].JPG


И начал резать.

Самодельные колбы Вейса и их аналоги - DSCN2032[1].JPG



Получил такое

Самодельные колбы Вейса и их аналоги - DSCN2033[1].JPG
Самодельные колбы Вейса и их аналоги - DSCN2034[1].JPG


Согнул, и получил такой "снаряд" :biggrin:

Самодельные колбы Вейса и их аналоги - DSCN2036[1].JPG
Самодельные колбы Вейса и их аналоги - DSCN2035[1].JPG
Самодельные колбы Вейса и их аналоги - DSCN2037[1].JPG


Дальше продолжать не мог- нужно поэтапно сжимать и прихватывать сваркой, а сварки не было под рукой. Завтра с утра продолжу.
Когда сделаю конус, и полностью все проварю, форму разрежу на складную, буду делать петли и расжимное устройство. Все это завтра, ибо погода холодная, на прудах делать нечего.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 10 май 2017, 20:35

fisherman писал(а):Источник цитаты Серьёзный подход! Думал пластиковой формой ограничишься.

С пластика не получишь конус, лишь многогранную пирамиду. А это можно обточить у токаря. И вторая задумка, параллельно, на реальной модели проработать складную форму. Чтобы потом такое же реализовать для многоразовой опалубки для создания бетонных труб.

fisherman писал(а):Источник цитаты И предложенный Русланом инкубатор "Амур" тоже рассмотри. Подходящие пластиковые бочки на 50-100-150-200 литров в "хозтоварах" продаются.

С материалом не проблема. Кроме как схематически, я не увидел нигде не полноценное видео, ни внятного обьяснения. Даже думал его купить. около 700 евро.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 11 май 2017, 18:29

Итак, сегодня плодотворный денек. Хорошо продвинулся.
Обварил шаблон

\
Самодельные колбы Вейса и их аналоги - DSCN2038.JPG
Самодельные колбы Вейса и их аналоги - DSCN2039.JPG

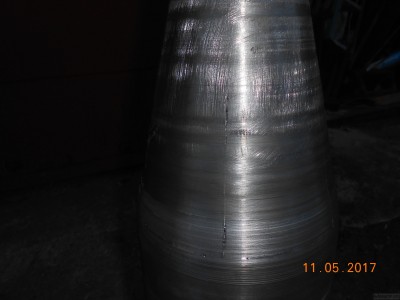

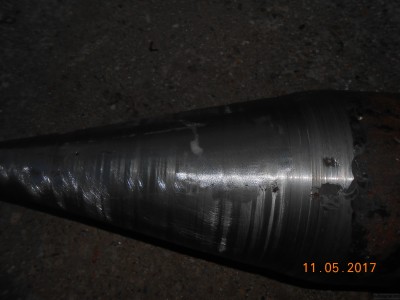

обшлифовал, чтобы найти раковины, и их проварил.

Самодельные колбы Вейса и их аналоги - DSCN2041.JPG
Самодельные колбы Вейса и их аналоги - DSCN2042.JPG
Самодельные колбы Вейса и их аналоги - DSCN2043.JPG
Самодельные колбы Вейса и их аналоги - DSCN2044.JPG


Купил в магазине бутылку с дистилированной водой, с наилучшей формой.

Самодельные колбы Вейса и их аналоги - DSCN2040.JPG
Самодельные колбы Вейса и их аналоги - DSCN2045.JPG
Самодельные колбы Вейса и их аналоги - DSCN2046.JPG

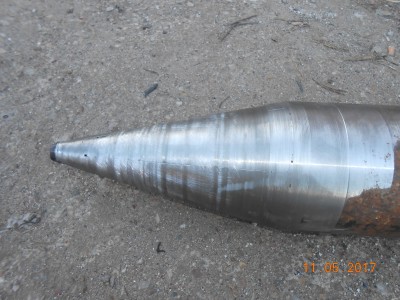

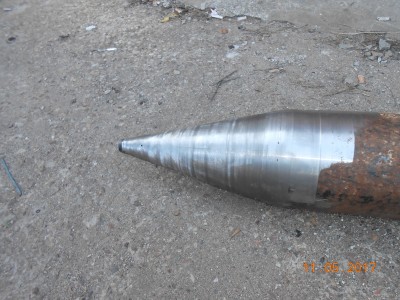

Сьездил к токарю и конус обточили. Я боялся, что от оси уйду, ничего в норме, хотя и на коленке делал все :), погрешность 3 мм :) Правда конус вручную гнали, из-за размера шаблона не смогли выставить угол на станке, получилось немного ребристо. Но попробовали мягким диском- эти ребра можно снять, что и сделаю завтра. Оказалось, что я швы не наскозь проварил, при обточке стало видно :).

Самодельные колбы Вейса и их аналоги - DSCN2048.JPG
Самодельные колбы Вейса и их аналоги - DSCN2049.JPG
Самодельные колбы Вейса и их аналоги - DSCN2051.JPG


сразу на стаанке сделали разметку на горло, чтобы был строгий перпендикуляр, обрезать не смогли из-за биения. Побоялись, что выбьет.

Самодельные колбы Вейса и их аналоги - DSCN2052.JPG



Начал делать стойку инкубатора для колб. Сьездил в магазин, присмотрелся, нашел прикольное решение по кранам, завтра покажу, договорился с сантехником на спайку :)
Самодельные колбы Вейса и их аналоги - DSCN2056.JPG
Самодельные колбы Вейса и их аналоги - DSCN2057.JPG
Самодельные колбы Вейса и их аналоги - DSCN2058.JPG
Самодельные колбы Вейса и их аналоги - DSCN2050.JPG
Самодельные колбы Вейса и их аналоги - DSCN2053.JPG
Самодельные колбы Вейса и их аналоги - DSCN2054.JPG
Самодельные колбы Вейса и их аналоги - DSCN2055.JPG
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Данил
Обратиться по никнейму
Сообщения: 2601
Зарегистрирован: 12 ноя 2016, 14:51
Репутация: 204
Откуда: Караганда/ Челябинск

Непрочитанное сообщение Данил » 12 май 2017, 07:24

Не слабый снаряд

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 12 май 2017, 14:07

Сегодня продолжил.
Отполировал шаблон мягким шлифовальным кругом.

Самодельные колбы Вейса и их аналоги - DSCN2060.JPG
Самодельные колбы Вейса и их аналоги - DSCN2059.JPG


Потом наждачкой погонял минут 20.

Самодельные колбы Вейса и их аналоги - DSCN2061.JPG


отторцевал и зашкурил оба конца.

Самодельные колбы Вейса и их аналоги - DSCN2064.JPG
Самодельные колбы Вейса и их аналоги - DSCN2065.JPG
Самодельные колбы Вейса и их аналоги - DSCN2066.JPG


Потом начал разрезать для складывания внутрь.
Самодельные колбы Вейса и их аналоги - DSCN2068.JPG





А дальше... Шаблон получился складным, и очень просто. :biggrin:
Пошел домой, взял две разные бутылки и стал греть на шаблоне.
Ваши ставки, что получилось? :biggrin:
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Aleksej
Обратиться по никнейму
Сообщения: 1050
Зарегистрирован: 03 окт 2016, 21:10
Репутация: 21
Откуда: Москва-Тамбов

Непрочитанное сообщение Aleksej » 12 май 2017, 14:45

Как складывается то.Где фото?Предположу 3 вариант раз смайл довольный стоит.

Данил
Обратиться по никнейму
Сообщения: 2601
Зарегистрирован: 12 ноя 2016, 14:51
Репутация: 204
Откуда: Караганда/ Челябинск

Непрочитанное сообщение Данил » 12 май 2017, 15:16

Главное чтобы не получилось как в ералаше..... из утюга ракета. :biggrin: :grin: Хотя, тут сам Бог велел, уж о на ракету смахивает.

Аватара пользователя
Aleksej
Обратиться по никнейму
Сообщения: 1050
Зарегистрирован: 03 окт 2016, 21:10
Репутация: 21
Откуда: Москва-Тамбов

Непрочитанное сообщение Aleksej » 12 май 2017, 15:47

ага,на личиночном двигателе :lol:

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 12 май 2017, 21:59

fisherman писал(а):Источник цитаты возможны 3 варианта по вероятности

Ну вариант 2 не катит. Я же написал: шаблон получился складным и очень просто.
Ну и вообще, тут еще куча вариантов. Типа соседи увидели и вызвали ментов, и не успел снять с шаблону заготовку. Но после прошлогодней истории с янтарем не поверите же :)
Aleksej писал(а):Источник цитаты Как складывается то

За 3о секунд. Болтом :) Фото поотом, лень.

Данил писал(а):Источник цитаты Главное чтобы не получилось как в ералаше..... из утюга ракета. Хотя, тут сам Бог велел, уж о на ракету смахивает.

Так и получилось. Этот шаблон теперь покрашу и отдам жене как горшок для цветов. А что, красивый :)

Ладно, не буду тянуть мурку за хвост :)
Пришел домой. помыл шаблон и просушил его на плите.

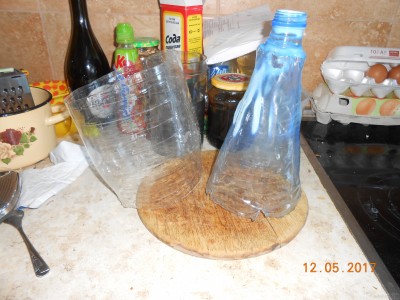

Надел бутылку и стал греть. Сжимается, но гормошкой, хоть что делай. Шаблон в руках не удержать, как прогрел.

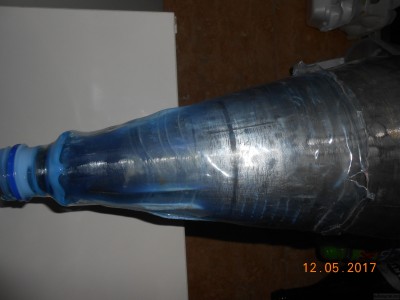

Взял другую бутылку, другой фирмы, и сверху одел- обтянулась моментально и просто идеально.
Шаблон стягивается внутри болтом внутрь сам на себя. Устройство, если кому интересно, покажу завтра, оно простое, как затвор винтовки :).

Самодельные колбы Вейса и их аналоги - DSCN2072.JPG


Складывает шаблон легко и снимается обтяжка идеально и быстро.

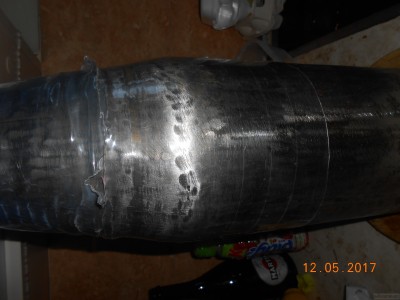

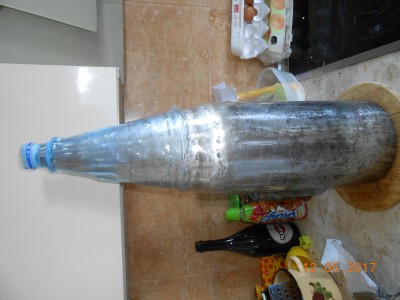

Вот что получилось
Самодельные колбы Вейса и их аналоги - DSCN2073.JPG
Самодельные колбы Вейса и их аналоги - DSCN2074.JPG
Самодельные колбы Вейса и их аналоги - DSCN2075.JPG
Самодельные колбы Вейса и их аналоги - DSCN2076.JPG
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 12 май 2017, 22:03

Но так как края одной бутылки и на другой край ложатся плохо, и плюс ко всему бутылка утягивается по длине, и нужно 4 бутылки на один шаблон, да и еще все это очень жидкое, я понял, что это пустое.
Я нашел простое и очень легкое решение имитации работы колбы Вейса. Еще вчера, когда с токарем обтачивали шаблон. Но решил доделать попробовать до конца этот вариант. Завтра этот второй вариант попробую реализовать и покажу.
Ваши догадки. что я придумал? :)
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Aleksej
Обратиться по никнейму
Сообщения: 1050
Зарегистрирован: 03 окт 2016, 21:10
Репутация: 21
Откуда: Москва-Тамбов

Непрочитанное сообщение Aleksej » 13 май 2017, 07:52

Aleksej2000 писал(а):Источник цитаты Ваши догадки. что я придумал?

Купит готовый :grin:

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 12 ноя 2018, 01:22

Дело к зиме, а посему потихоньку готовлюсь к ремонту и обновлению инветаря, инструментария и всего нужного :)
Я уже писал в другой теме, что из 5 купленных штук заводских стеклянных колб 2 оказались бракованными, супертонкими в середине и лопнули.
Это действо мне не понравилось очень сильно- потерять можно всю инкубацию в мгновение ока. И у меня возникла мысль заменить колбы на пластиковые.
Но по форме аналог Вейса я не нашел, лишь в Польше с очень крутыми конусами. Есть опасение, что икра на них будет зависать.
Сделать самодельные с конусом- сложновато.
А тут пришла мысль: а почему бы не сделать в колбе сьужение не конус, а пирамиду, к примеру, 4 или 6 гранную? Пирамида (геометрия)
Технически это реализовать из оргстекла совсем не сложно. А икра, по идее должна все равно крутиться. Главное, чтобы внутр все было без дефектов. Кто что думает?
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Сан_Саныч86
Обратиться по никнейму
Сообщения: 842
Зарегистрирован: 12 дек 2016, 03:09
Репутация: 24
Откуда: Свердловская обл. Качканар

Непрочитанное сообщение Сан_Саныч86 » 10 дек 2018, 06:38

Леха, болванку железную еще не выкинул? Есть мысль по изготовлению колб, если тебе еще интересно :oop:
Начинающий дачный рыбовод :para:

Аватара пользователя
Aleksej2000
Обратиться по никнейму
Сообщения: 9503
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 119
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 10 дек 2018, 06:40

Сан_Саныч86 писал(а):Источник цитаты Леха, болванку железную еще не выкинул?

Лежит на хозяйстве. Клиенты летом приезжали, обходили стороной, думали снаряд валяется :)

Сан_Саныч86 писал(а):Источник цитаты Есть мысль по изготовлению колб, если тебе еще интересно

Давай, конечно, интересно.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Сан_Саныч86
Обратиться по никнейму
Сообщения: 842
Зарегистрирован: 12 дек 2016, 03:09
Репутация: 24
Откуда: Свердловская обл. Качканар

Непрочитанное сообщение Сан_Саныч86 » 10 дек 2018, 18:48

Я жеж автозвуком увлекаюсь. У меня часто и много в работе смолы и стеклопластика. Берешь свою болванку, вылизываешь по наружке в ноль(свари обратно, чтоб не разборна была) покрываешь воском разделительным, наносишь 2-3 слоя смолы. После высыхания греешь прлм феном, она без труда снимется. Можно взять смолу для искуственного камня, будет прозрачная как стекло и относительно крепкая без стеклоткани. Я работаю полиэфирной ортофталевой. После полимеризации становится прозрачной. Даже со слоем стекломата плотности 100-150 получается вполне прозрачная конструкция, для крлбы прозрачности хватит. Можно самостоятельно сделать любую форму, на что фантазии хватит. Основная причина мутности, пузырки воздуха, образующиеся при интенсивном смешивании компонентов. Если надо, могу марку своей подсказать, у меня вроде Турецкая. Вариантов так то много, это тебе мысль доя раздумий. Если решишься, всю технологию в мелочах раскажу :hi:
