Сделал сегодня очередную, уже вторую донную заглушку, в этот раз на рыжую канализационную трубу.
Эту хлопушку сделал съемной, на муфте. Снимать не собирался и не собираюсь, но куда удобнее все сделать в гараже на бетонном полу, чем в пруду по колено в пасте :biggrin:
Назначение: слив холодного донника из системы нагрева воды ( как залповый, так и плавный), для циркуляции воды, а так же просто слив воды до трубы при облове ( остальное насосами). Ну и залповое заполнение после облова.
Тема, как быстро просматривать все новое на форуме Быстрая навигация по новому на форуме

Аватара пользователя
Автор темы
Aleksej2000
Обратиться по никнейму
Сообщения: 9591
Зарегистрирован: 02 окт 2016, 21:25
Репутация: 121
Откуда: Литва
Контактная информация:

Непрочитанное сообщение Aleksej2000 » 05 апр 2020, 23:05

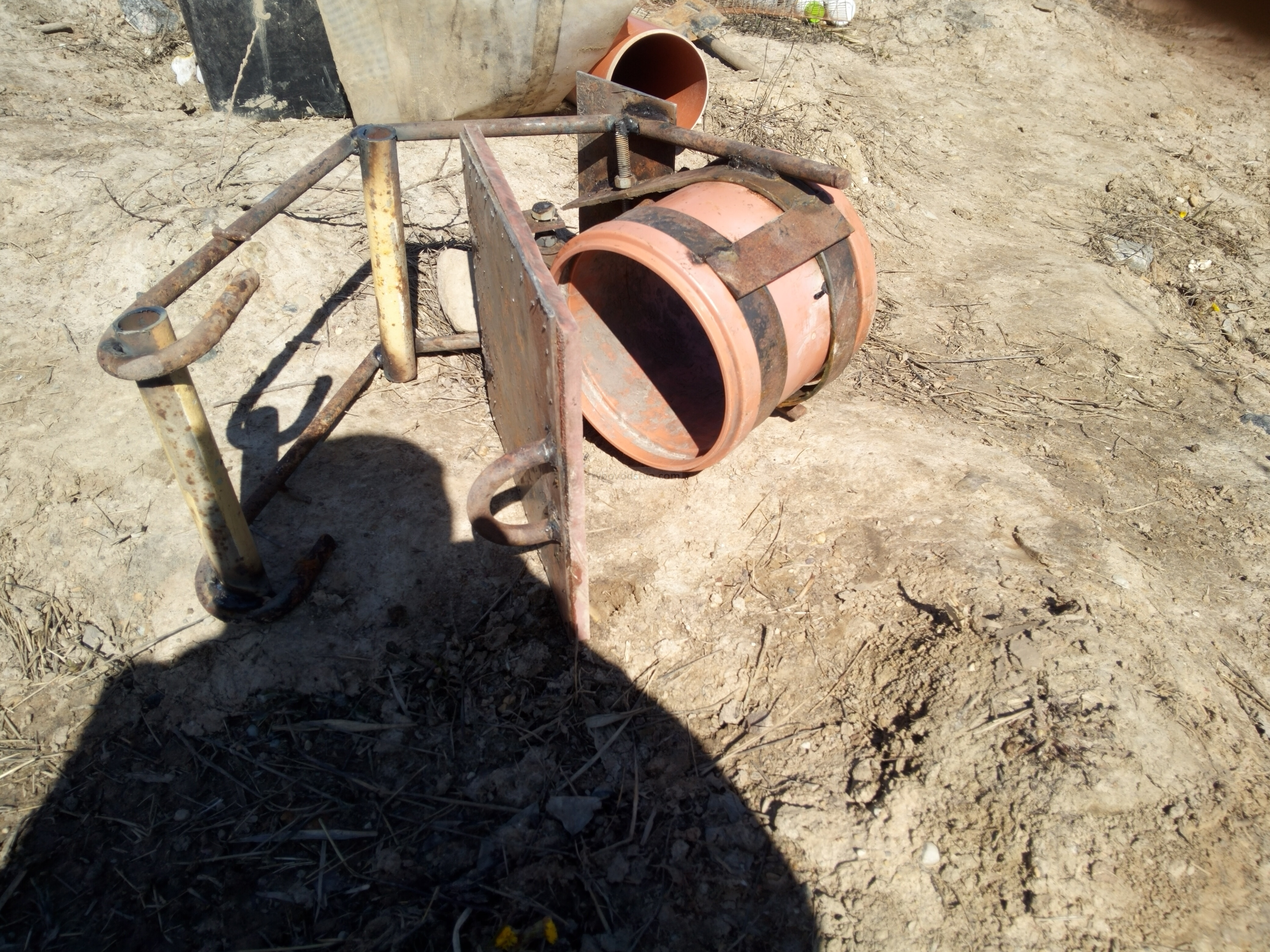

Фото
